壓接另件

單壓另件

尺寸單位：mm

彎頭 90E

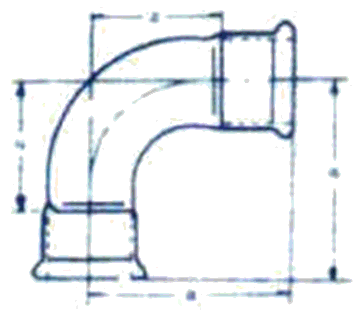

彎頭 90E 尺寸圖

稱呼	a	b
13	48	27
20	58	34
25	66	42
30	91	52
40	110	63
50	122	70

彎頭 45E

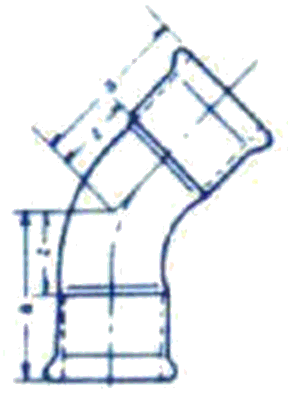

彎頭 45E 尺寸圖

稱呼	a	b
13	36	15
20	42	18
25	46	22
30	67	28
40	79	32
50	87	33

接頭 S

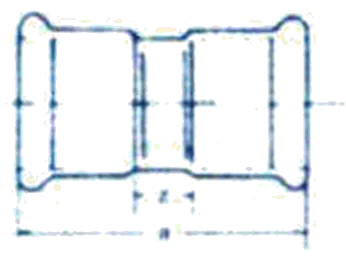

接頭 S 尺寸圖

稱呼	a	b
13	53	11
20	60	12
25	60	12
30	90	22
40	105	22
50	115	22

加長接頭 BS

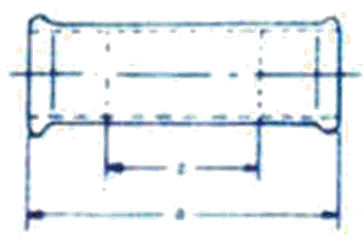

加長接頭 BS 尺寸圖

稱呼	a	b
13	115	73
20	128	80
25	128	80
30	100	12
40	116	11
50	126	11

異徑接頭 RS

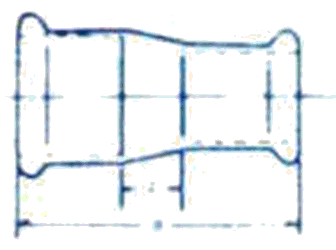

異徑接頭 RS 尺寸圖

稱呼	A	Z
20*13	60	15
25*20	64	16
25*13	75	30
30*25	90	27
30*20	103	40
30*13	105	45
40*30	122	36
40*25	121	50
40*20	121	50
40*13	123	55
50*40	133	34
50*30	146	55
50*25	131	55
50*20	131	55
50*13	133	60

三通 T

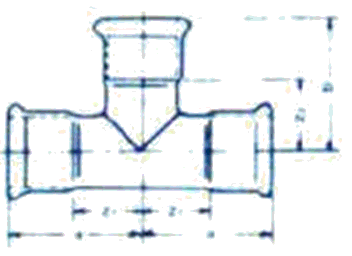

三通 T 尺寸圖

稱呼	a	b	z1	z2
13	38	38	17	17
20	46	46	22	22
20*13	46	42	22	21
25	51	51	27	27
25*20	51	51	27	27
25*13	51	53	27	32
30	99	99	60	60
30*25	99	70	60	46
30*20	99	70	60	46
30*13	99	67	60	46
40	107	107	60	60
40*30	107	99	60	60
40*25	107	72	60	48
40*20	107	72	60	48
40*13	107	69	50	48
50	102	102	50	50
50*40	102	107	50	60
50*30	102	109	50	70
50*25	102	82	50	58
50*20	102	76	50	52
50*13	102	73	50	52

塞頭 C

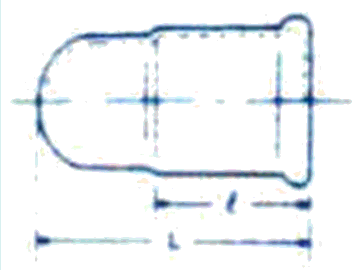

塞頭 C 尺寸圖

稱呼	a	b
13	21	31
20	24	42
25	24	44
30	46	85
40	46	93
50	46	98

水栓彎頭 90WE

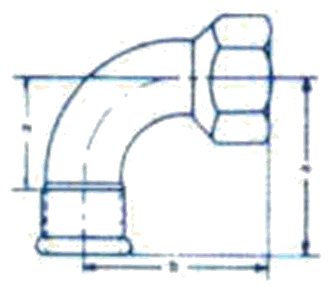

水栓彎頭 90WE 尺寸圖

稱呼	a	b	z
13*1/2	48	48	27
20*3/4	58	57	34
20*1/2	58	55	34
25*1	66	67	42
30*1 1/4	91	67	52
40*1 1/2	110	80	63
50*2	122	87	70

水柱彎頭(短) 90WE(S)

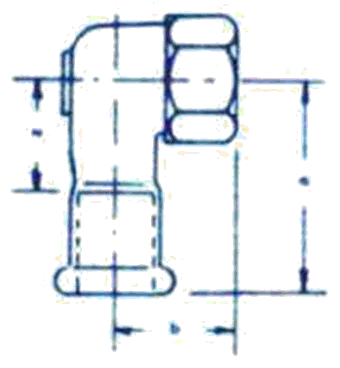

水柱彎頭(短) 90WE(S) 尺寸圖

稱呼	a	b	z
13*1/2(短)	48	27	27
20*1/2(短)	52	30	28
20*3/4(短)	52	30	28
25*1(短)	63	38	38

水栓接頭 WS

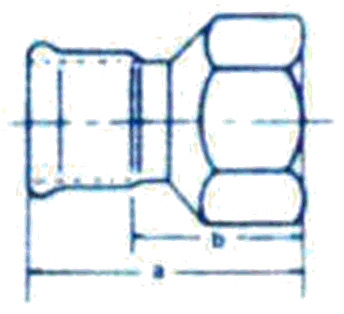

水栓接頭 WS 尺寸圖

稱呼	a	b
13*1/2	53	32
20*3/4	59	35
25*1	62	38
20*1/2	57	33
20*3/4	65	41
25*1/2	63	39
30*1 1/4	76	37
40*1 1/2	86	39
50*2	91	39

水栓三通 WT

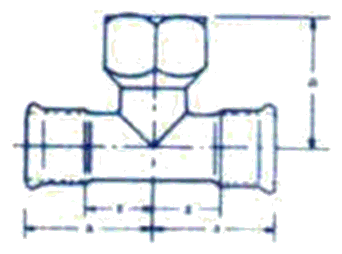

水栓三通 WT 尺寸圖

稱呼	a	b	z
13*1/2	38	41	17
20*3/4	46	47	22
20*1/2	46	45	22
25*1/2	51	50	27
25*3/4	51	52	27
25*1	51	54	27

外牙彎頭 90AE-M

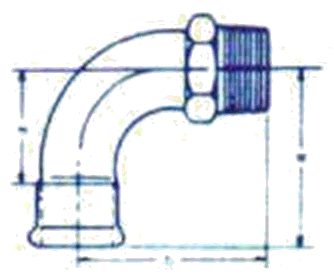

外牙彎頭 90AE-M 尺寸圖

稱呼	a	b	z
13*1/2	48	52	27
20*3/4	58	62	34
25*1	66	73	42
30*1 1/4	91	81	52
40*1 1/2	110	98	63
50*2	122	107	70

外牙接頭 AS-M

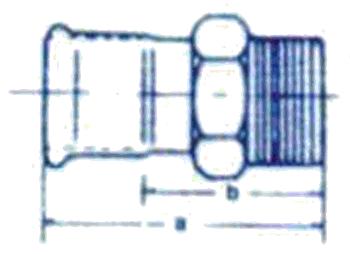

外牙接頭 AS-M 尺寸圖

稱呼	a	b
13*1/2	57	36
20*3/4	64	40
25*1	68	44
30*1 1/4	90	51
40*1 1/2	104	57
50*2	111	59

平管橋 Q

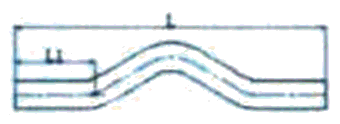

平管橋 Q 尺寸圖

稱呼	L	L1
13	45	25
20	60	25
25	65	29

移動接頭 HF

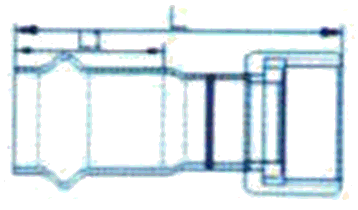

移動接頭 HF 尺寸圖

稱呼	L	L
13*1/2	55	55
20*3/4	63	63
25*1	75	75

雙壓另件

尺寸單位：mm

彎頭 90E

彎頭 90E 尺寸圖

品項	L	L1
DN13	56	24
DN20	68	27
DN25	74	32
DN30	89	41
DN40	111	48
DN50	132	61
DN60	157	77

彎頭 45E

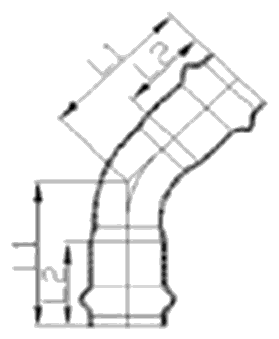

彎頭 45E 尺寸圖

品項	L1	L2
DN13	32	24
DN20	41	27
DN25	48	32
DN30	61	41
DN40	75	49
DN50	86	58
DN60	121	84

接頭 S

接頭 S 尺寸圖

品項	L	L1	L2
DN13	58	24	24
DN20	67	27	27
DN25	82	32	32
DN30	90	40	40
DN40	109	49	49
DN50	126	58	58
DN60	190	84	84

加長接頭

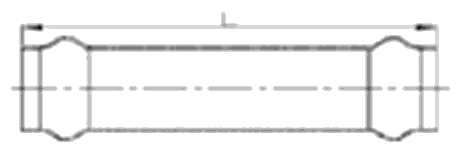

加長接頭尺寸圖

品項	L
DN13	131
DN20	139
DN25	158
DN30	128
DN40	145
DN50	157
DN60	182

異徑接頭

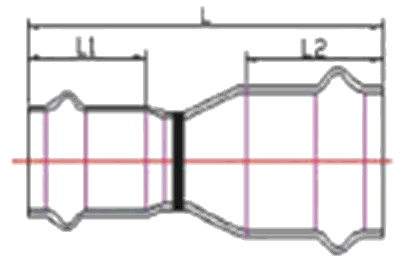

異徑接頭尺寸圖

品項	L	L1	L2
DN20×13	75	24	27
DN25×13	91	24	33
DN25×20	89	32	27
DN30×13	110	24	41
DN30×20	109	25	41
DN30×25	103	32	41
DN40×13	144	24	49
DN40×20	141	29	49
DN40×25	133	33	49
DN40×30	132	39	49
DN50×13	151	24	58
DN50×20	149	40	57
DN50×25	142	31	58
DN50×30	142	41	57
DN50×40	138	48	57
DN60×20	180	30	83
DN60×25	175	35	84
DN60×40	171	51	83
DN60×50	175	61	83

三通

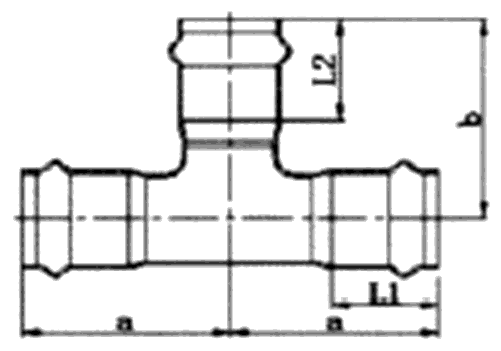

三通尺寸圖

品項	L	L1	L2
DN13	84	24	58
DN20	96	26	48
DN25	117	32	74
DN30	145	41	72
DN40	172	48	81
DN50	191	57	95
DN60	252	83	82

異徑三通

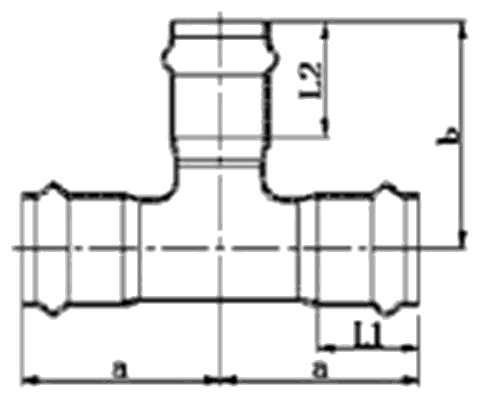

異徑三通尺寸圖

品項	a	b	L	L1	L2
DN20×13	49.5	55	99	27	24
DN25×13	53.5	58	117	32	24
DN25×20	53.5	49	117	32	27
DN30×13	72.5	58.5	145	41	24
DN30×20	72.5	58	145	41	27
DN30×25	72.5	61	145	41	32
DN40×13	86	63	172	48	24
DN40×20	86	58	172	48	27
DN40×25	86	64	172	48	32
DN40×30	86	73.5	172	48	38
DN50×13	95.5	68	191	24	57
DN50×20	95.5	62	191	27	57
DN50×25	95.5	68	191	32	32
DN50×30	95.5	76	191	38	38
DN50×40	95.5	85	191	47	47
DN60×20	126	91	252	77	32
DN60×25	129	73	252	77	50
DN60×40	126	86	252	83	61
DN60×50	126	95	252	77	61

塞頭

塞頭尺寸圖

品項	L	L1
DN13	36	24
DN20	40	27
DN25	47	32
DN30	53	41
DN40	64	48
DN50	81	58
DN60	109	82

水栓彎頭 90E

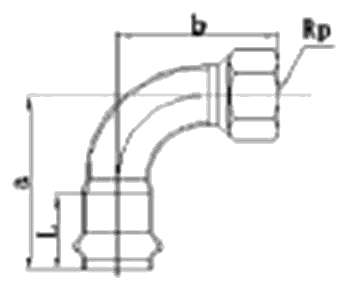

水栓彎頭 90E 尺寸圖

品項	a	b	L
DN13×1/2	58	54	24
DN20×1/2	67	63	28
DN20×3/4	68	63	28
DN25×1	78	73	33
DN30×1-1/4	100	75	40
DN40×1-1/2	118	81.7	48
DN50×2	130	102	60
DN60×2-1/2	155	142	77

水栓彎頭(短) 90E

水栓彎頭(短) 90E 尺寸圖

品項	L	L1	L2
DN13×1/2	55	24	24
DN20×1/2	58	30	27
DN20×3/4	62	32	27
DN25×1	75	33	37

水栓接頭

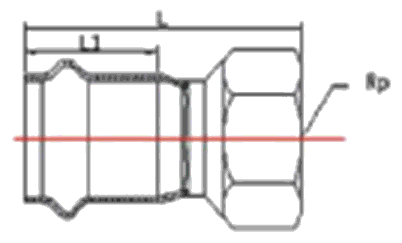

水栓接頭尺寸圖

品項	L	L1
DN13×1/2	57	24
DN20×1/2	63	27
DN20×3/4	64	27
DN25×1	71	31
DN25×3/4	72	32
DN25×1/2	81	32
DN30×1-1/4	103	41
DN40×1-1/2	90	48
DN50×2	107	57
DN60×2-1/2	163	83

水栓三通

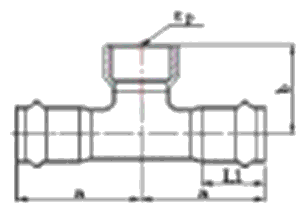

水栓三通尺寸圖

品項	a	b	L	L1
DN13×1/2	42.5	35	85	24
DN20×1/2	48.5	41	97	27
DN20×3/4	48.5	42.8	97	27
DN25×1/2	58.5	45.7	117	31
DN25×3/4	58.5	47	117	32
DN25×1	59	45	118	32

外牙彎頭 90

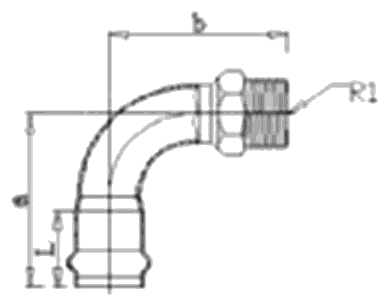

外牙彎頭 90 尺寸圖

品項	a	b	L	L1
DN13×1/2	58	54	24	24
DN20×3/4	68	63	27	27
DN25×1	84	74	31	31
DN30×1-1/4	88	77	41	41
DN40×1-1/2	109	97	48	48
DN50×2	131	111	59	59
DN60×2-1/2	168	144	77	77

外牙接頭

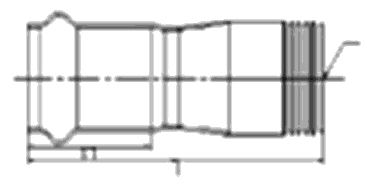

外牙接頭尺寸圖

品項	L	L1
DN13×1/2	59	24
DN20×3/4	65	27
DN25×1	78	32
DN30×1-1/4	92	40
DN40×1-1/2	97	48
DN50×2	115	56
DN60×2-1/2	165	83
