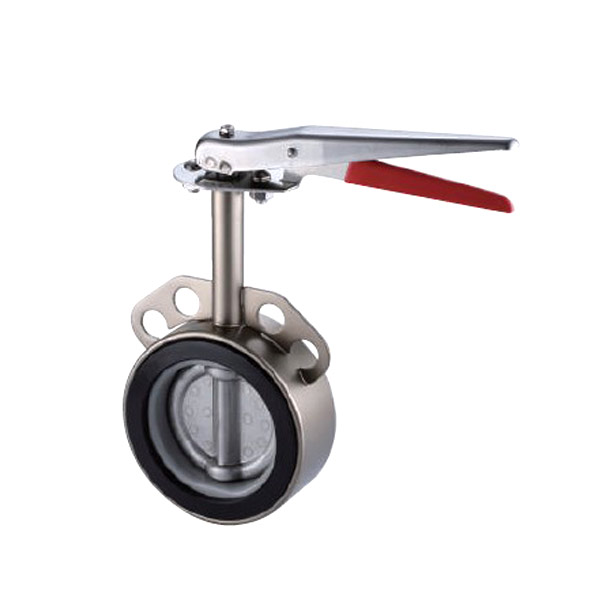

JIS-10K
零件材質
| 零件PART | 材質MATERIAL |
|---|---|
| 閥體 Body | Stainless Steel |
| 擋流盤 Disc | Stainless Steel |
| 閥桿 Stem | Stainless Steel |
| 擋流墊圈 Seat | EPDM |
| 把手 Handle | Stainless Steel |
最高工作壓力
| 90°C 以下靜流水 / 90°C below.water oil gas | 10 kgf/cm² |
| 閥體測試 / Body test | 15 kgf/cm²(HYD.) |
| 閥座測試 / Seat test | 11 kgf/cm²(HYD.) |

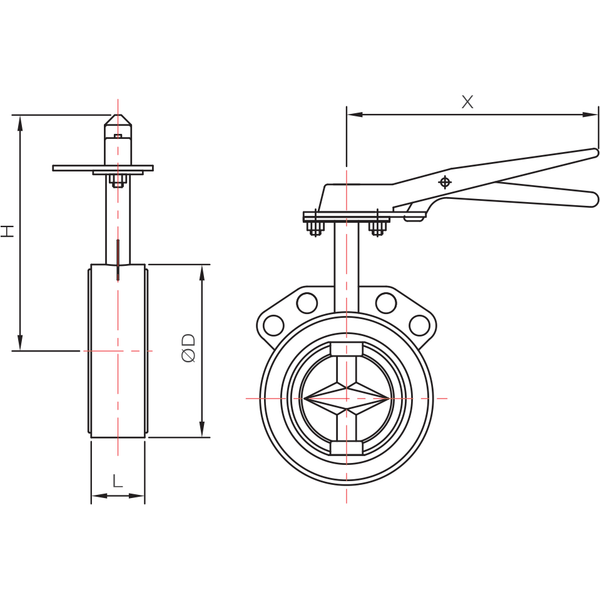

尺寸表
| 尺寸 | 2 | 2½ | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|---|
| L | 43 | 46 | 46 | 52 | 56 | 56 |
| ØD | 83 | 100 | 115 | 140 | 170 | 198 |
| X | 180 | 180 | 180 | 180 | 250 | 250 |
| H | 186 | 193 | 200 | 215 | 245 | 260 |
單位:mm(±2mm)
註：安裝前須關閉閥盤。
