零件材質
| 零件PART | 材質MATERIAL |
|---|---|
| 閥體 Body | CF8M |
| 閥蓋 Bonnet | CF8M |
| 閥桿 Stem | SUS316 |
| 閥球 Ball | CF8M |
| 球座 Ball seat | PTFE |
| 把手 Handle | SUS304 |
最高工作壓力
| 最高工作壓力 / Max.working pressure 120°C 以下水、油、氣 120°C below. water oil gas. | 1000WOG / 70 kgf/cm² |
| 飽和蒸汽 / Saturated steam | 10.5 kgf/cm² |
| 閥體測試 / Seat test | 6 kgf/cm² (AIR) |
| 閥座測試 / Seat test | 6 kgf/cm² (AIR) |

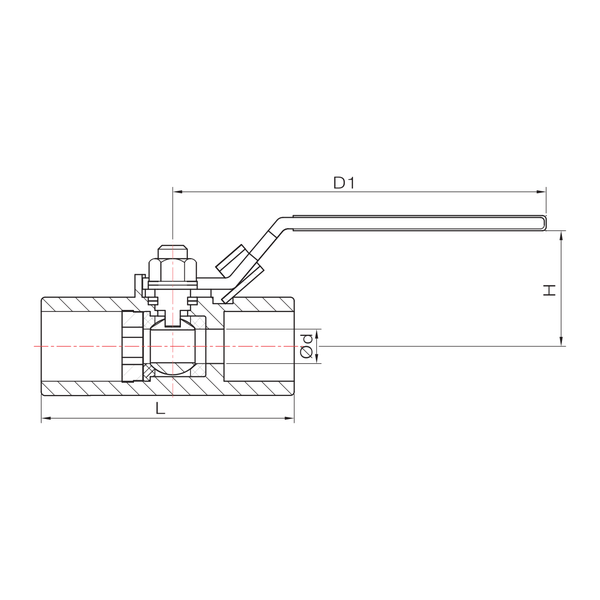

尺寸表
| 尺寸 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| L | 40 | 44 | 56.6 | 59.6 | 71 | 77.9 | 82.2 | 99.2 |
| H | 34 | 36 | 40 | 43.5 | 51 | 56 | 65 | 70 |
| D1 | 57.5 | 68 | 84.5 | 84.5 | 105 | 105 | 112 | 112 |
| Ød | 5 | 7 | 9 | 12.5 | 16 | 20 | 24.5 | 32 |
單位:mm(±2mm)
註：固溶化熱處理CNS4000 G3092。＊應用於150°C以上之工作溫度，需另行更換球墊。
