產品特性
- 彎頭型ALF｜使用場合：一般淡水流體
- 彎頭型ALF｜使用溫度：0°C～60°C
- 彎頭型ALF｜材質：不鏽鋼、鑄鐵

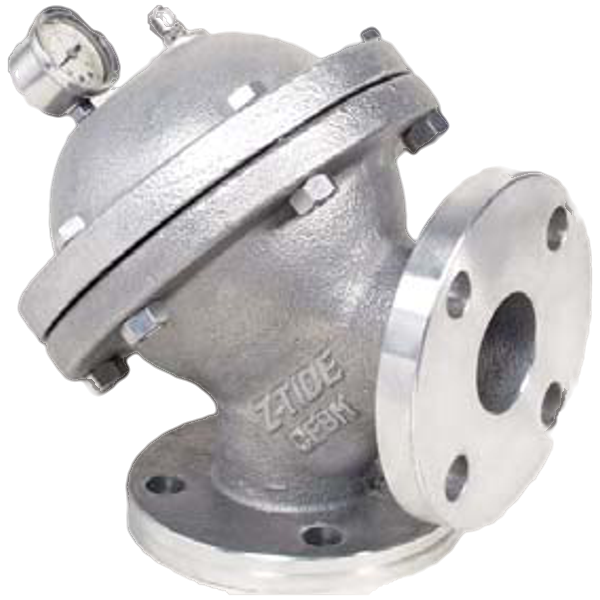

- 彎頭型ALF｜圖示為不鏽鋼材質
壓力規格 · ALF（彎頭型）
| 法蘭規格 | 閥體測試壓力 | 最高使用壓力 |
|---|---|---|
| JIS-10K | 16 kgf/cm² | 10 kgf/cm² |

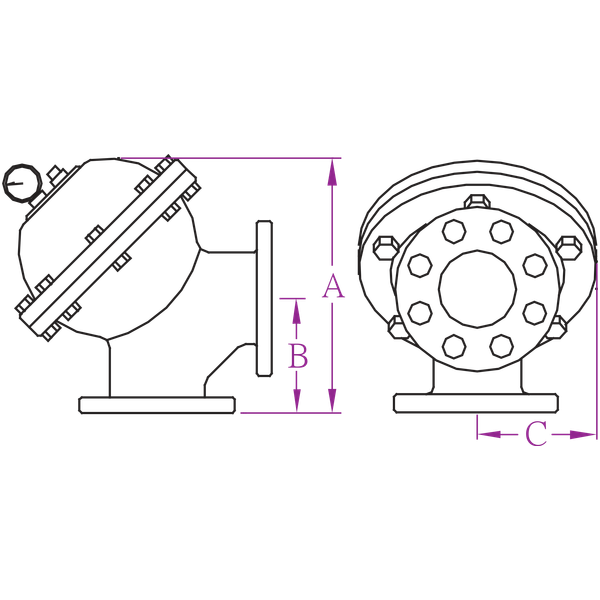

尺寸表 · 型號 ALF（法蘭式）
| 尺寸 | A | B | C |
|---|---|---|---|
| 2" | 230 | 110 | 105 |
| 2½" | 260 | 130 | 115 |
| 3" | 275 | 140 | 125 |
| 4" | 345 | 155 | 150 |
| 6" | 467 | 200 | 200 |
| 8" | 560 | 235 | 232 |
尺寸單位：mm。閥體長度依據材質及耐壓等級略有變化，型錄閥體尺寸僅供參考。
