產品特性
- 安裝請預留調壓及檢修空間
- RS-201H型：串聯減壓系統不適用
- RS-201H型：減壓閥與出水口垂直高度不可大於 5 公尺
RS-201H型 壓力規格
| 項目 | 數值 |
|---|---|
| 壓力調整範圍 | 2~5 kgf/cm² |
| 整組測試壓力 | 16 kgf/cm² |
其它壓力範圍需另行訂製。

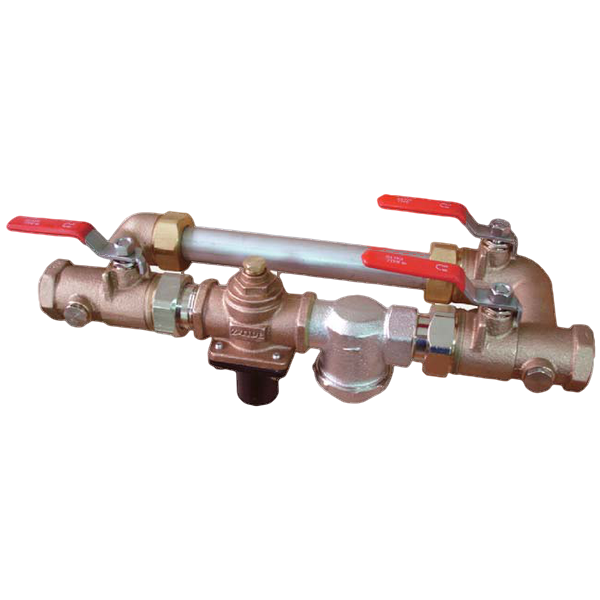

RS-201H型 零件清單
| No. | 名稱 | 材質 |
|---|---|---|
| 1 | 隔膜型-直動減壓閥 | 砲金銅 |
| 2 | 球塞閥 x3 | 砲金銅 |
| 3 | 過濾器 | 砲金銅 |
| 4 | 由任 x2 | 黃銅 |
| 5 | 旁通管 | 不鏽鋼 |
| 6 | 壓力錶 x2 | 鐵殼 |
RS-201H型 尺寸表
| 尺寸 | L | A |
|---|---|---|
| ¾" | 335 | 175 |
| 1" | 385 | 200 |
| 1½" | 525 | 240 |
| 2" | 560 | 255 |
尺寸單位：mm。串聯減壓系統不適用，減壓閥與出水口垂直高度不可大於 5 公尺。產品長度因配件及施工略有誤差，型錄閥體尺寸僅供參考。
