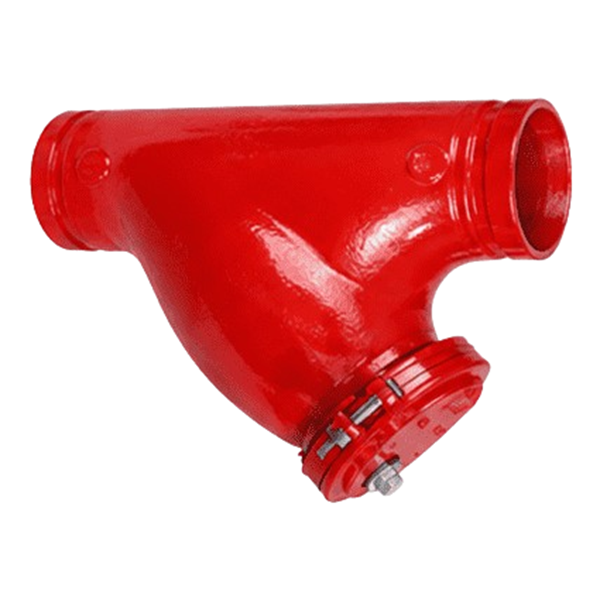

【大可】(溝槽式)VSG01球墨鑄鐵Y型過濾器

FCD 3⁠0⁠0 PSI

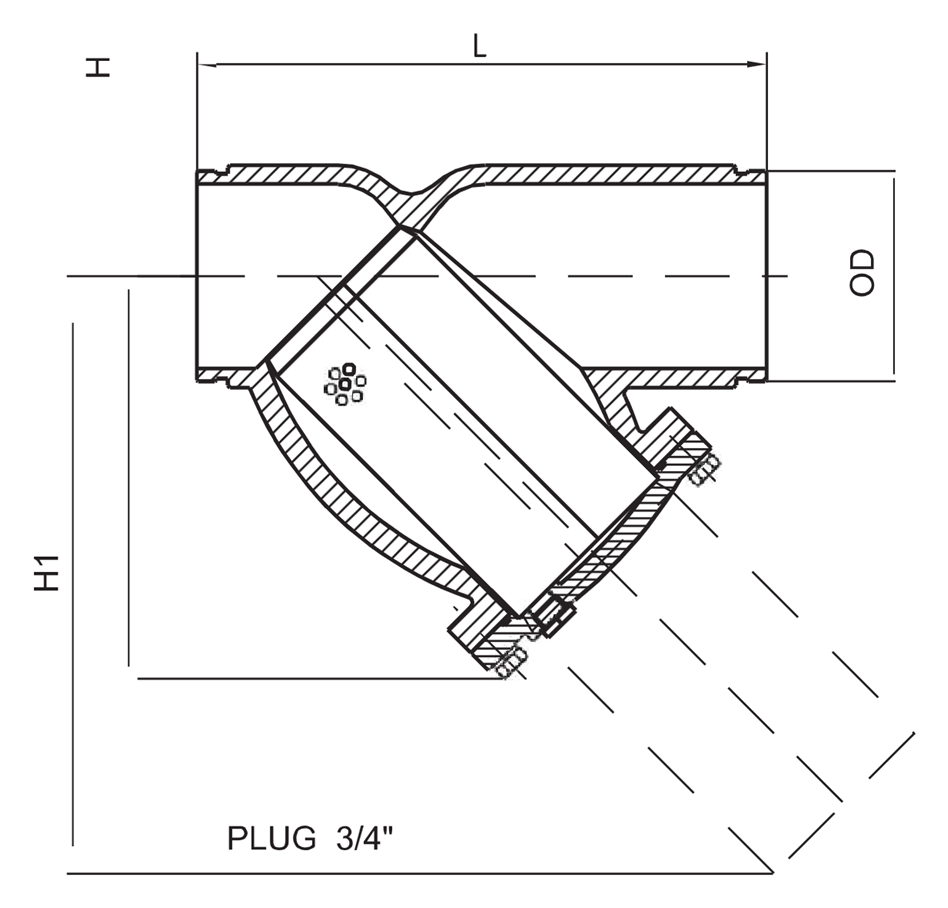

尺寸表

尺寸	2	2 1/2	3	4	5	6	8	1⁠0	1⁠2
DN	5⁠0	6⁠5	8⁠0	1⁠0⁠0	1⁠2⁠5	1⁠5⁠0	2⁠0⁠0	2⁠5⁠0	3⁠0⁠0
L	2⁠3⁠0	2⁠5⁠4	2⁠7⁠2.4	3⁠0⁠8	3⁠9⁠8	4⁠7⁠2	5⁠5⁠0	6⁠5⁠4	7⁠6⁠2
H	1⁠3⁠0	1⁠5⁠8	1⁠7⁠5	2⁠0⁠2	2⁠9⁠0	3⁠3⁠4	3⁠9⁠1	4⁠6⁠0	5⁠9⁠0
H1	1⁠9⁠5	2⁠4⁠0	2⁠7⁠0	3⁠2⁠0	4⁠2⁠5	4⁠9⁠5	5⁠7⁠0	7⁠0⁠0	8⁠4⁠0
OD	6⁠0.3	7⁠3.0 / 7⁠6.1	8⁠8.9	1⁠1⁠4.3	1⁠3⁠9.7 / 1⁠4⁠1.3	1⁠6⁠5.1 / 1⁠6⁠8.3	2⁠1⁠9.1	2⁠7⁠3	3⁠2⁠3.9

單位/mm

註: 排污塞頭為 PLUG 3/4"。
