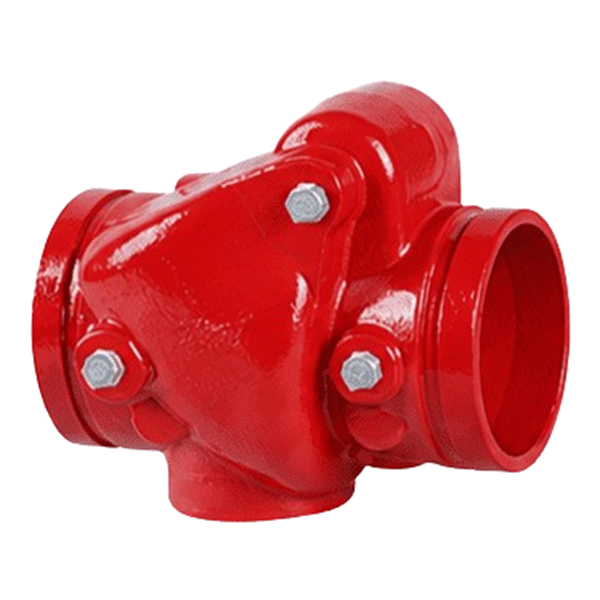

【大可】(溝槽式)VCG01球墨鑄鐵橫式逆止閥

加入詢問車 (0)

FCD 3⁠5⁠0 PSI

尺寸表

尺寸	2	2 1/2	3	4	5	6	8	1⁠0	1⁠2
DN	5⁠0	6⁠5	8⁠0	1⁠0⁠0	1⁠2⁠5	1⁠5⁠0	2⁠0⁠0	2⁠5⁠0	3⁠0⁠0
A	1⁠6⁠9	1⁠8⁠3	1⁠9⁠8	2⁠1⁠8	2⁠4⁠8	2⁠7⁠0	3⁠5⁠6	4⁠3⁠2	4⁠9⁠5
OD	6⁠0.3	7⁠3.0 / 7⁠6.1	8⁠8.9	1⁠1⁠4.3	1⁠3⁠9.7 / 1⁠4⁠1.3	1⁠6⁠5.1 / 1⁠6⁠8.3	2⁠1⁠9.1 / 2⁠1⁠6	2⁠7⁠3 / 2⁠6⁠7	3⁠2⁠3.8⁠5 / 3⁠1⁠8

單位/mm

註: 可水平或垂直安裝；易於安裝或維護；低壓力降。

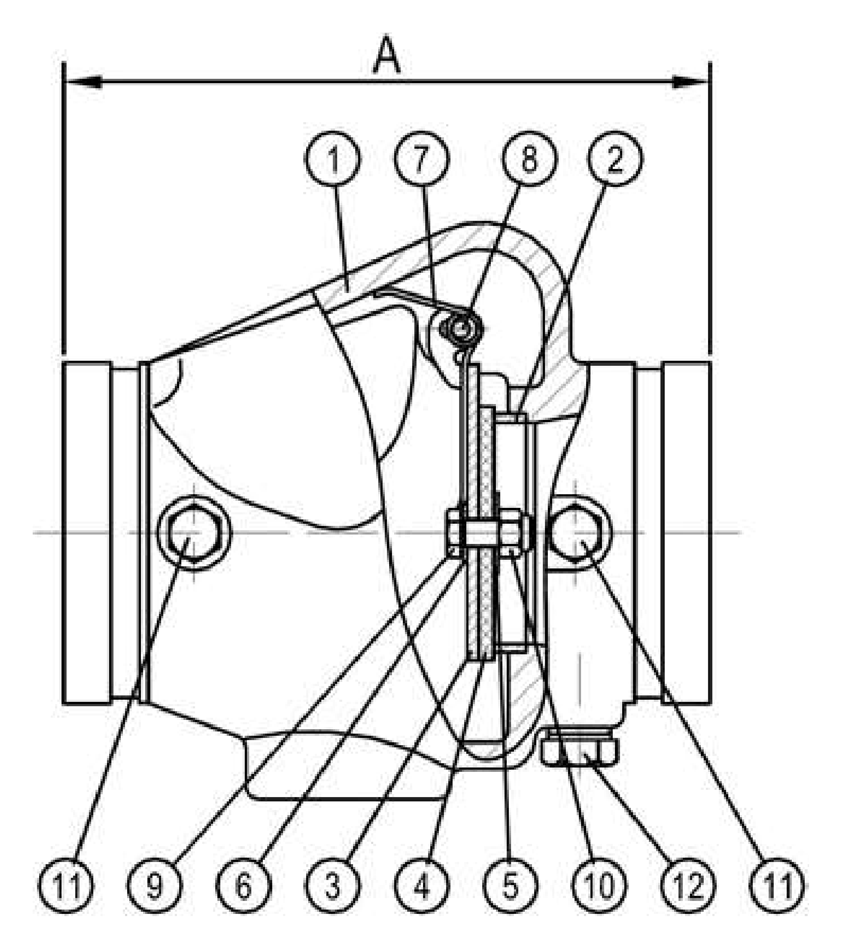

註: 零件編號對應線圖上的標號。

技術資料

項目	規格
工作壓力	3⁠5⁠0PSI
連接方式	AWWA C6⁠0⁠6 / VDS2⁠1⁠0⁠0 / AS2⁠6⁠3⁠8.2
認證	UL Listed・FM Approved

零件材質

零件PART	材質MATERIAL
1. 閥體	球墨鑄鐵
2. 閥座	青銅
3. 閥瓣	3⁠0⁠4 不鏽鋼
4. 閥瓣密封	EPDM
5. 墊圈	3⁠0⁠4 不鏽鋼
6. 螺栓密封	EPDM
7. 彈簧	3⁠0⁠4 不鏽鋼
8. 插銷	3⁠0⁠4 不鏽鋼
9. 螺絲	3⁠0⁠4 不鏽鋼
1⁠0. 防墜螺母	3⁠0⁠4 不鏽鋼
1⁠1. 壓力表插座 1/4" NPT	碳鋼
1⁠2. 壓力表插座 1/2" NPT	碳鋼
