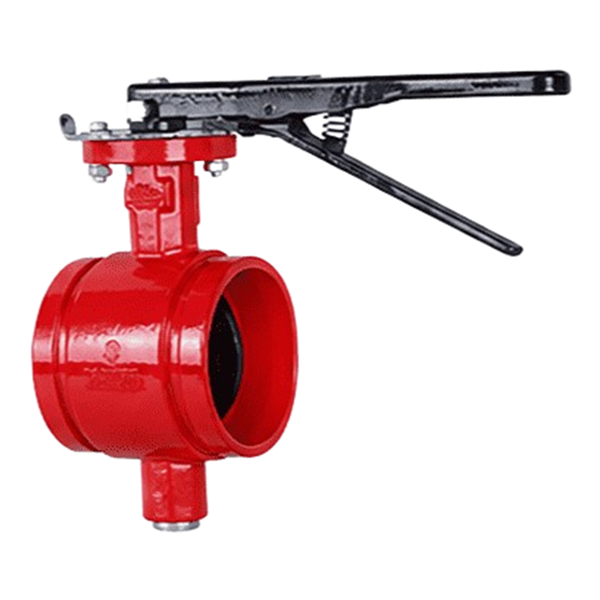

【大可】(溝槽式)VBG02球墨鑄鐵手柄蝶閥

FCD 1⁠6K

尺寸表

尺寸	2	2 1/2	3	4	5	6
DN	5⁠0	6⁠5	8⁠0	1⁠0⁠0	1⁠2⁠5	1⁠5⁠0
L±2	9⁠2	1⁠0⁠2	1⁠0⁠2	1⁠1⁠6	1⁠2⁠5	1⁠2⁠5
H±3	1⁠5⁠0	1⁠6⁠8	1⁠7⁠9	2⁠3⁠0	2⁠5⁠5	2⁠7⁠8
H1	9⁠5	1⁠0⁠6	1⁠1⁠2	1⁠4⁠4	1⁠5⁠7	1⁠6⁠8
ØZ	1⁠3	1⁠3	1⁠3	1⁠6	1⁠9	1⁠9
Top Flange	F0⁠5	F0⁠5	F0⁠5	F0⁠7	F0⁠7	F0⁠7
ØE	6⁠5	6⁠5	6⁠5	9⁠0	9⁠0	9⁠0
ØC1	5⁠0	5⁠0	5⁠0	7⁠0	7⁠0	7⁠0
n1-Ød1	4-Ø8	4-Ø8	4-Ø8	4-Ø1⁠0	4-Ø1⁠0	4-Ø1⁠0
Ø	6⁠0.3	7⁠6.1	8⁠8.9	1⁠1⁠4.3	1⁠3⁠9.7	1⁠6⁠5.1

單位/mm

註: Top Flange／ØE／ØC1／n1-Ød1 為 ISO 5⁠2⁠1⁠1 上法蘭規格。

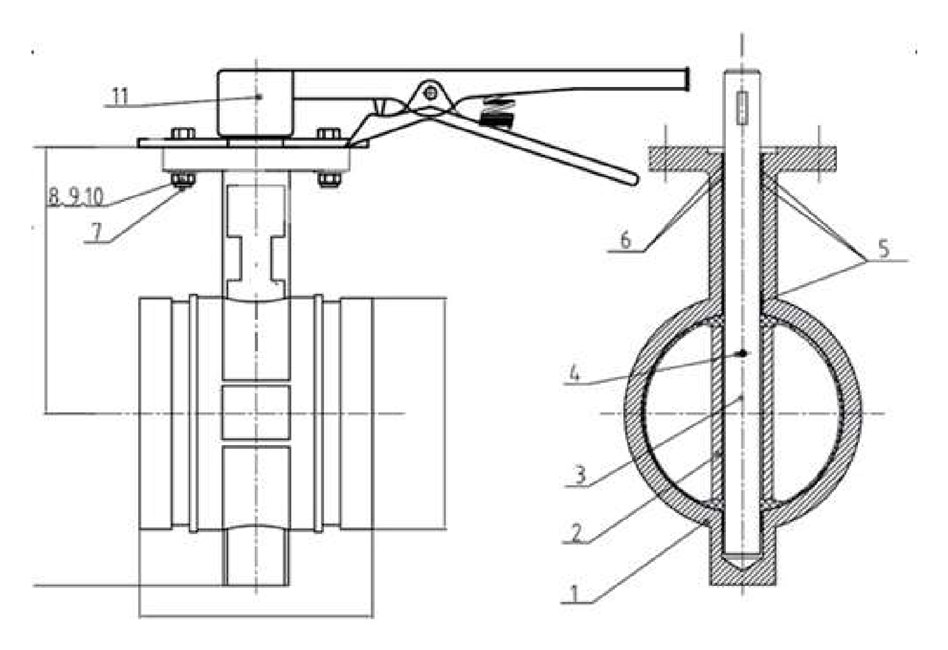

註: 零件編號對應線圖上的標號。

項目	規格
工作壓力	1⁠6K
連接方式	AWWA C6⁠0⁠6
