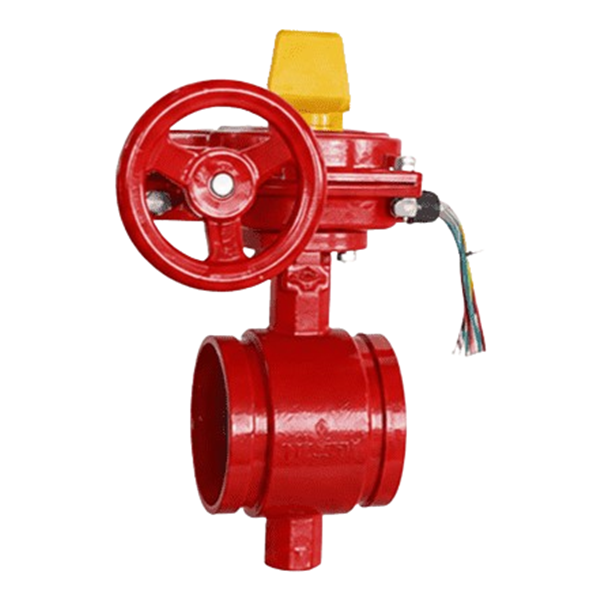

【大可】(溝槽式)VBG01T/VBG12121球墨鑄鐵信號蝶閥

FCD 2⁠0⁠0 / 2⁠5⁠0 / 3⁠0⁠0 PSI

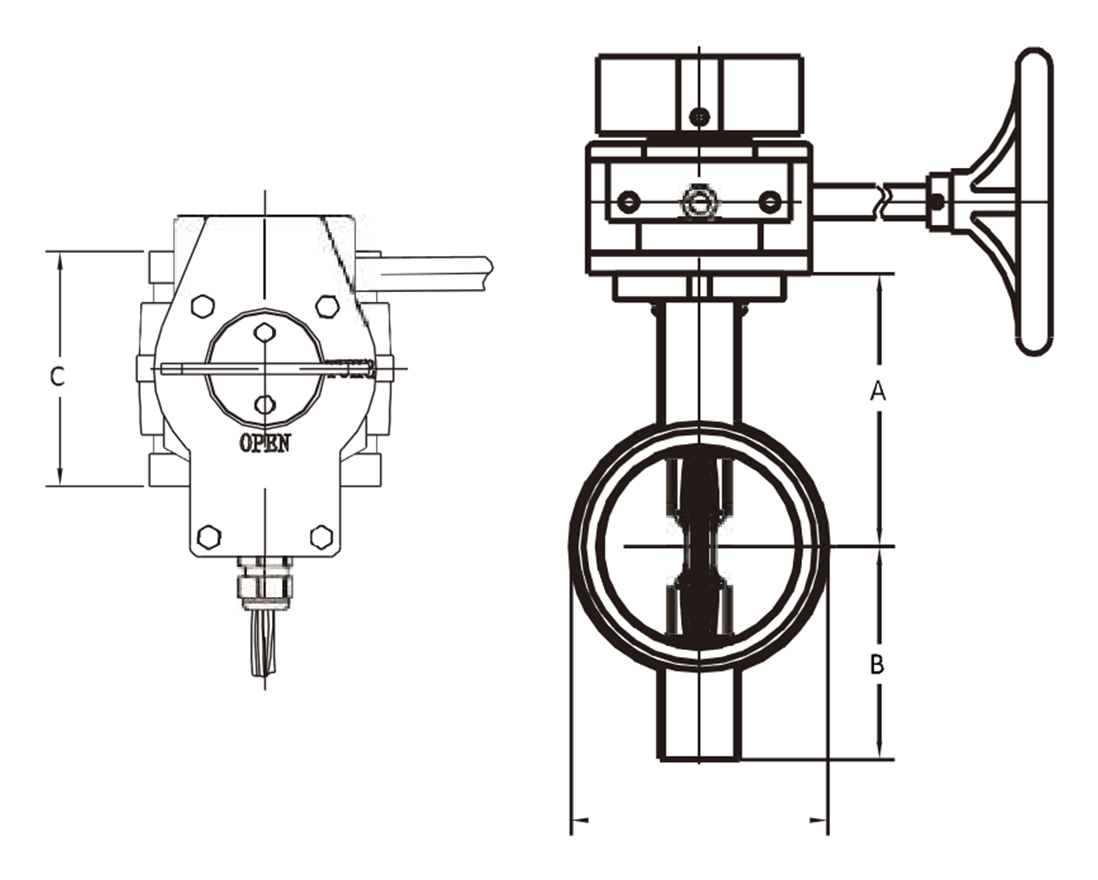

尺寸表

尺寸	2	2 1/2	3	4	5	6	8	1⁠0	1⁠2
DN	5⁠0	6⁠5	8⁠0	1⁠0⁠0	1⁠2⁠5	1⁠5⁠0	2⁠0⁠0	2⁠5⁠0	3⁠0⁠0
A	9⁠5	9⁠8	1⁠0⁠5	1⁠3⁠5	1⁠4⁠8	1⁠6⁠5	2⁠0⁠4	2⁠4⁠5	2⁠7⁠7.5
B	7⁠8	7⁠8	8⁠5	1⁠0⁠5	1⁠2⁠8	1⁠4⁠0	1⁠7⁠0	2⁠0⁠5	2⁠5⁠8
C	8⁠4.5	9⁠8	9⁠8	1⁠1⁠6	1⁠4⁠9	1⁠4⁠7.6	1⁠3⁠4	1⁠6⁠0	1⁠6⁠5
ØD	7⁠2	8⁠8	9⁠8	1⁠2⁠7	1⁠5⁠6	1⁠8⁠5	2⁠3⁠5	2⁠9⁠2	3⁠2⁠3.8⁠5

單位/mm

註: 美規尺寸 2-1/2"(7⁠3mm)、5"(1⁠4⁠1mm)、6"(1⁠6⁠8mm) 亦可提供。
