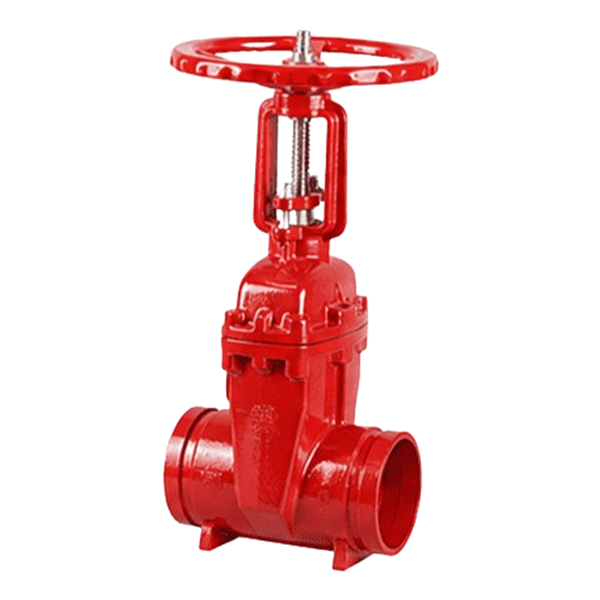

【大可】(溝槽式)VCG135-16球墨鑄鐵昇桿式閘閥

FCD 1⁠6K

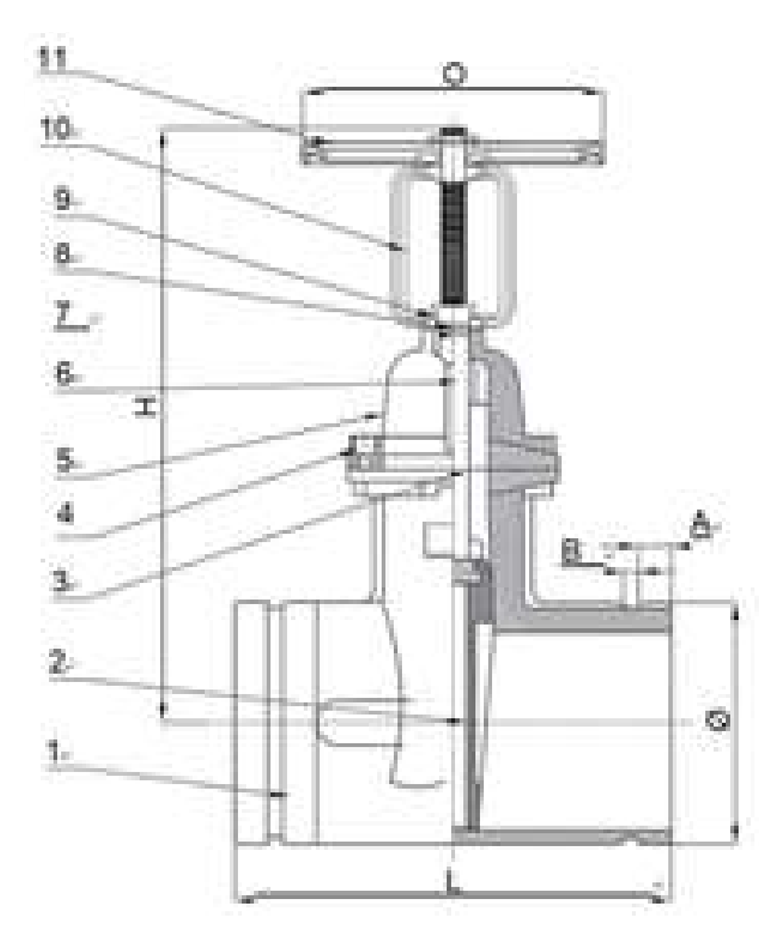

尺寸表

尺寸DN	5⁠0	6⁠5	8⁠0	1⁠0⁠0	1⁠2⁠5	1⁠5⁠0	2⁠0⁠0
H	2⁠3⁠0	2⁠3⁠5	2⁠7⁠5	3⁠1⁠5	3⁠7⁠0	4⁠1⁠0	5⁠1⁠0
L	1⁠5⁠5	1⁠6⁠0	1⁠7⁠2	1⁠8⁠4	2⁠2⁠2	2⁠2⁠4	2⁠4⁠8
A±0.7⁠6	1⁠5.8⁠8	1⁠5.8⁠8	1⁠5.8⁠8	1⁠5.8⁠8	1⁠5.8⁠8	1⁠5.8⁠8	1⁠9.0⁠5
B±0.7⁠6	7.9⁠3	7.9⁠3	7.9⁠3	9.5⁠3	9.5⁠3	9.5⁠3	1⁠1.1
O	1⁠6⁠0	1⁠6⁠0	1⁠8⁠0	2⁠0⁠0	2⁠5⁠0	2⁠5⁠0	3⁠0⁠0
Ø	6⁠0.3	7⁠6.1	8⁠8.9	1⁠1⁠4.3	1⁠3⁠9.7	1⁠6⁠5.1	2⁠1⁠9.1

單位/mm

註: 零件編號對應線圖上的標號。

項目	規格
工作壓力	1⁠6K
