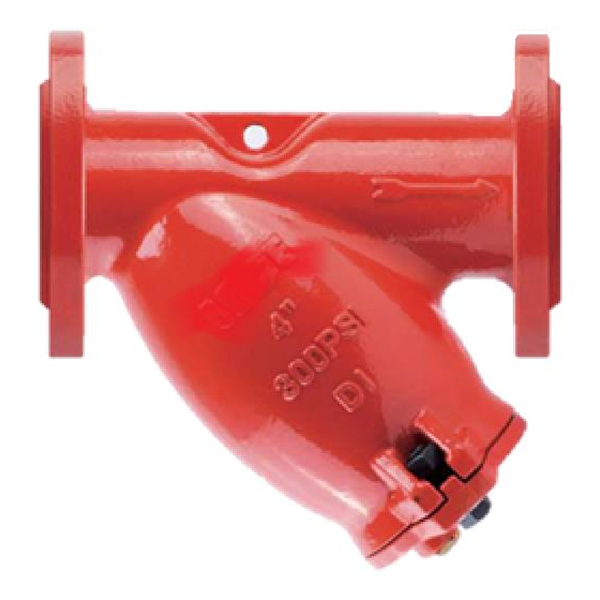

- 【富山】(法蘭口)FS-013UF球墨鑄鐵Y型過濾器(UL/FM)
FCD 300 PSI

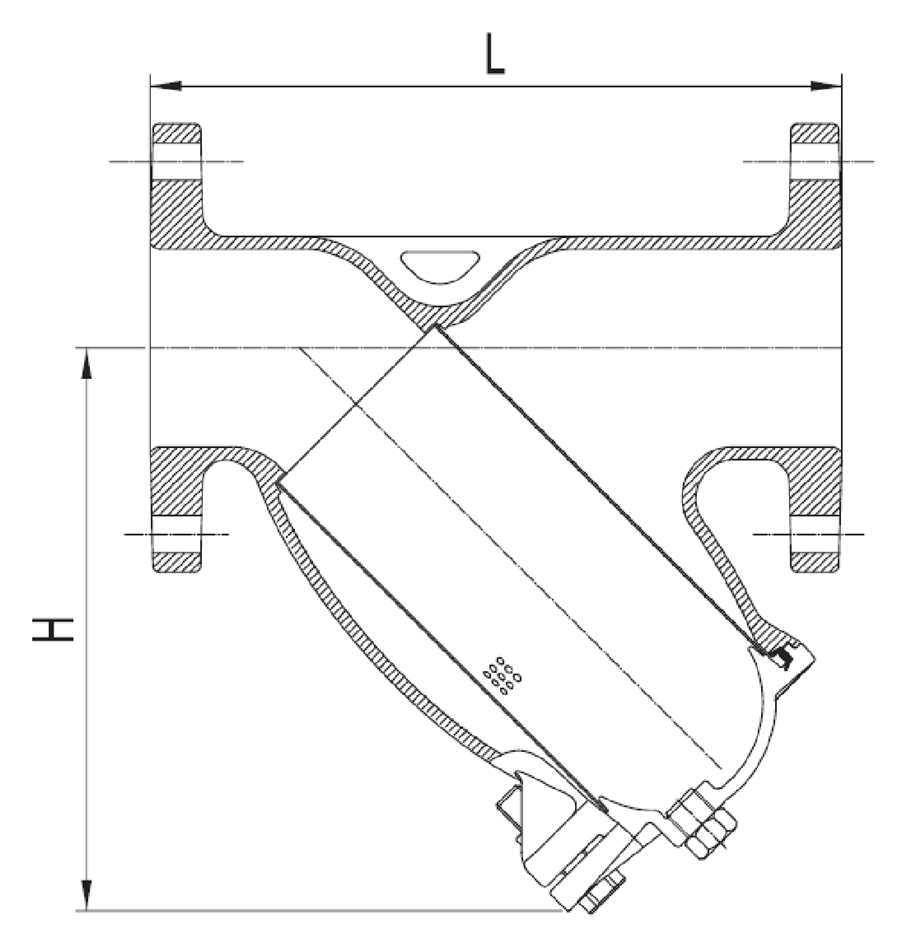

尺寸表
| 尺寸 | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
|---|---|---|---|---|---|---|---|---|---|
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| ØD | 152 | 178 | 191 | 229 | 254 | 279 | 343 | 406 | 483 |
| L | 203 | 290 | 310 | 350 | 400 | 480 | 550 | 650 | 750 |
| H | 154 | 201 | 210 | 269 | 320 | 357 | 442 | 525 | 620 |
單位/mm
技術資料
| 項目 | 規格 |
|---|---|
| 標稱壓力 | 300 PSI |
| 法蘭標準 | ASME-B16.1 Class 150 |
| 使用溫度 | 0°C – 80°C |
零件材質
| 零件PART | 材質MATERIAL |
|---|---|
| 閥體 | Ductile iron |
| 閥蓋 | Ductile iron |
| 過濾網 | SUS304 |
| 墊片 | EPDM |
| 塞頭 | Bronze |
