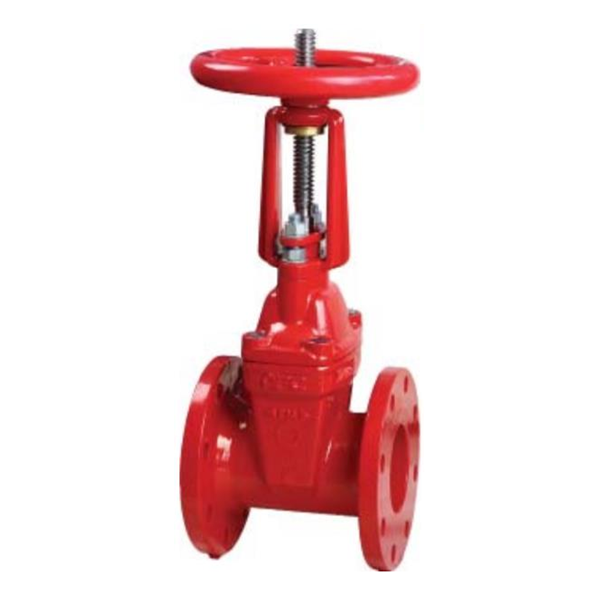

【富山】(法蘭口)FS-011UF球墨鑄鐵昇桿式閘門閥(UL/FM)

FCD 3⁠0⁠0 PSI

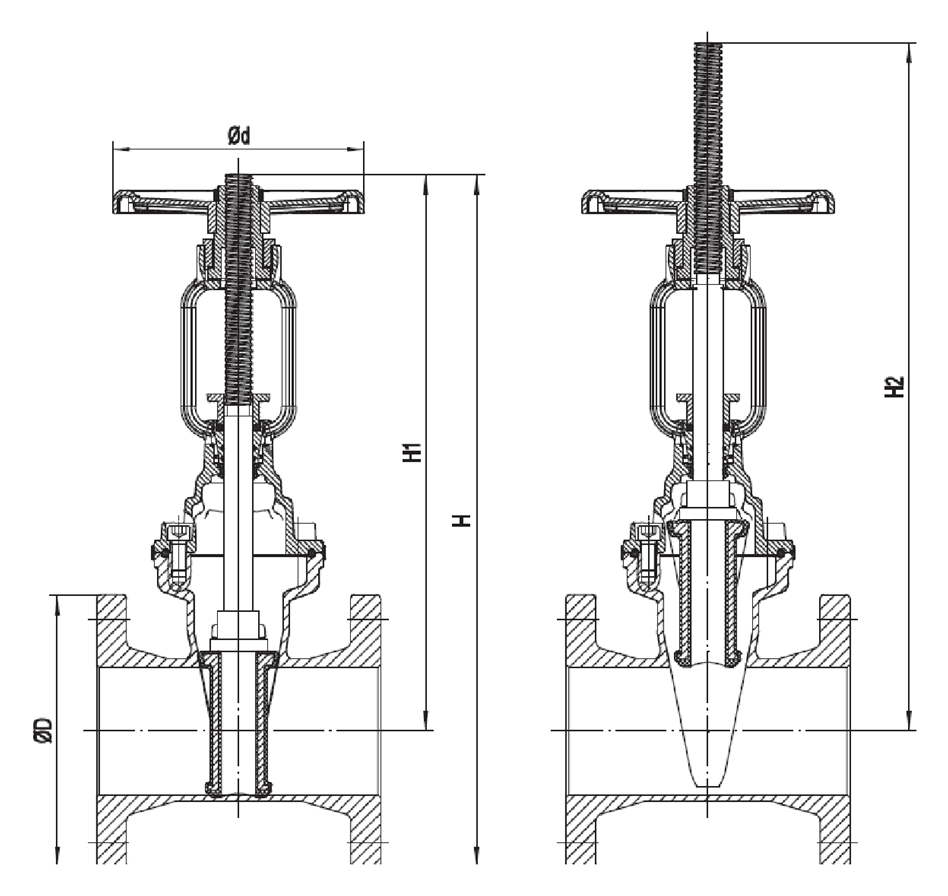

尺寸表

尺寸	2	2 1/2	3	4	5	6	8	1⁠0	1⁠2
DN	5⁠0	6⁠5	8⁠0	1⁠0⁠0	1⁠2⁠5	1⁠5⁠0	2⁠0⁠0	2⁠5⁠0	3⁠0⁠0
ØD	1⁠5⁠2	1⁠7⁠8	1⁠9⁠1	2⁠2⁠9	2⁠5⁠4	2⁠7⁠9	3⁠4⁠3	4⁠0⁠6	4⁠8⁠3
L	1⁠7⁠8	1⁠8⁠0	2⁠0⁠3	2⁠2⁠9	2⁠5⁠4	2⁠6⁠7	2⁠9⁠2	3⁠3⁠0	3⁠5⁠6
H1	3⁠5⁠8.5	3⁠5⁠9.5	3⁠7⁠8	4⁠4⁠9.5	5⁠4⁠9.5	5⁠9⁠1.5	7⁠3⁠5.5	9⁠0⁠0.5	1⁠0⁠4⁠0.5
H2	4⁠2⁠0.5	4⁠2⁠9.5	4⁠6⁠2	5⁠5⁠3	6⁠7⁠7	7⁠4⁠7	9⁠3⁠8	1⁠1⁠6⁠1	1⁠3⁠5⁠3
H	4⁠3⁠4.5	4⁠4⁠8.5	4⁠7⁠3.5	5⁠6⁠4	6⁠7⁠6.5	7⁠3⁠1	9⁠0⁠7	1⁠1⁠0⁠3.5	1⁠2⁠8⁠7
Ød	2⁠0⁠3	2⁠0⁠3	2⁠0⁠3	2⁠0⁠3	3⁠0⁠0	3⁠0⁠0	3⁠3⁠0	4⁠0⁠6	4⁠0⁠6

單位/mm
