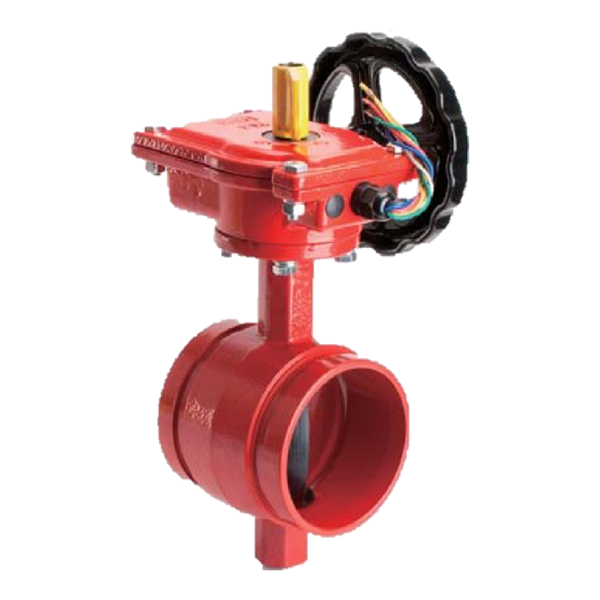

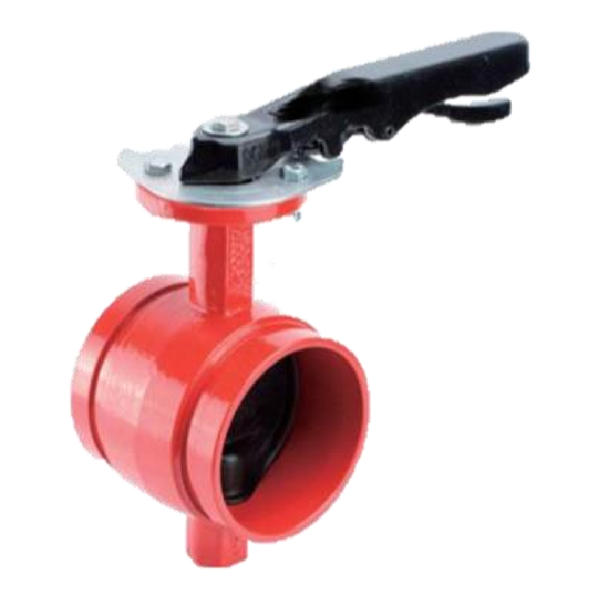

【富山】(溝槽式)FS-010-15/15G/15X球墨鑄鐵碟型閥(把手/齒輪/信號型)

FCD 3⁠6⁠2 PSI

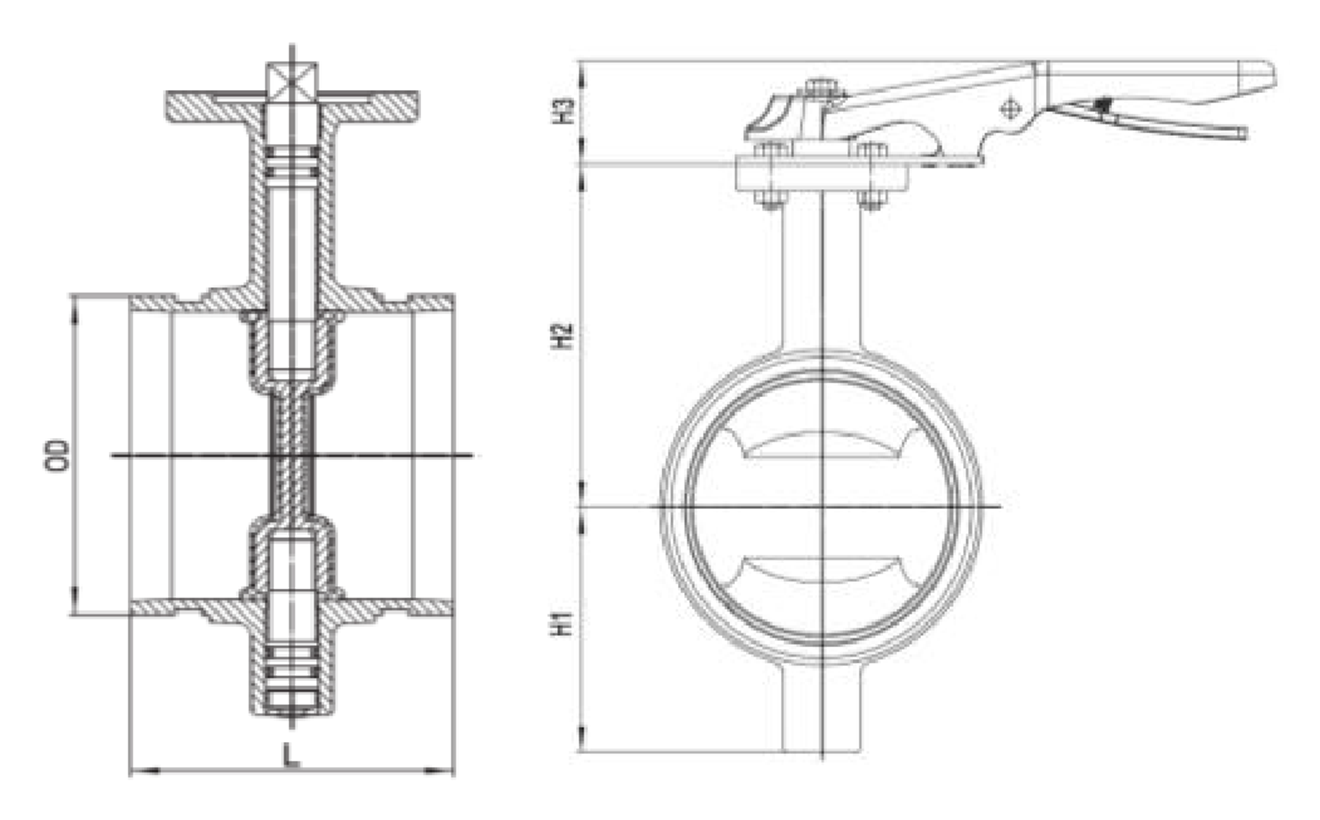

尺寸表

尺寸	2	2 1/2	3	4	5	6	8
DN	5⁠0	6⁠5	8⁠0	1⁠0⁠0	1⁠2⁠5	1⁠5⁠0	2⁠0⁠0
OD	6⁠0.3	7⁠3 / 7⁠6.1	8⁠8.9	1⁠1⁠4.3	1⁠3⁠9.7 / 1⁠4⁠1.3	1⁠6⁠5.1 / 1⁠6⁠8.3	2⁠1⁠9.1
L	8⁠1	9⁠6.8	9⁠6.8	1⁠1⁠5.8	1⁠4⁠7.6	1⁠4⁠7.6	1⁠3⁠3.4
H1	5⁠6	6⁠8	7⁠5	9⁠3	1⁠1⁠1	1⁠2⁠3	1⁠6⁠0
H2	9⁠1	1⁠0⁠4	1⁠1⁠1	1⁠3⁠0	1⁠5⁠3	1⁠6⁠5	1⁠9⁠4
H3	3⁠9	3⁠9	3⁠9	3⁠9	3⁠9	3⁠9	3⁠9

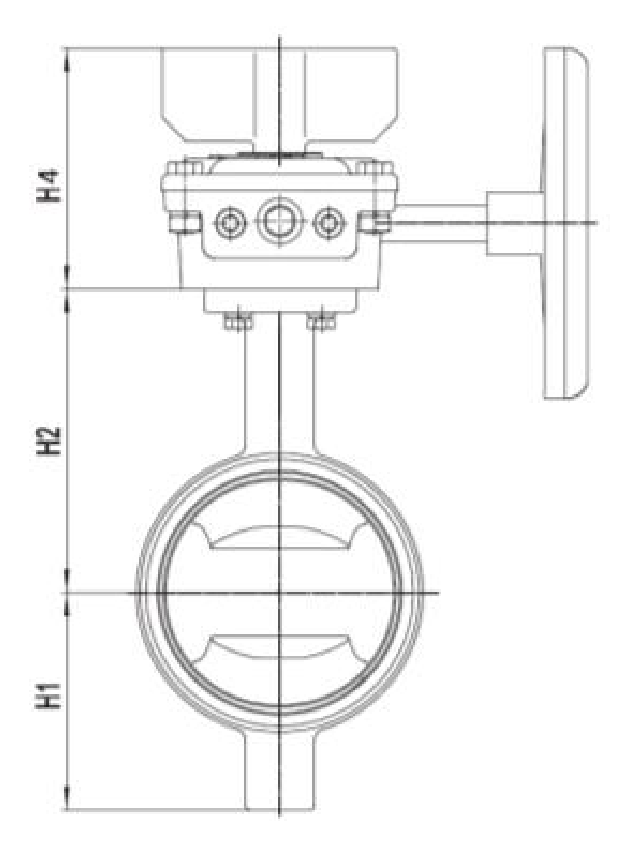

H4	1⁠0⁠3	1⁠0⁠3	1⁠0⁠3	1⁠0⁠3	1⁠0⁠3	1⁠0⁠3	1⁠0⁠9
Top Flange	F0⁠5	F0⁠5	F0⁠7	F0⁠7	F0⁠7	F0⁠7	F0⁠7

單位/mm

註: 型號對照：FS-0⁠1⁠0-1⁠5 把手型／FS-0⁠1⁠0-1⁠5G 齒輪型／FS-0⁠1⁠0-1⁠5X 信號型（附信號開關），三型共用下列尺寸。

註: H3 為把手型高度、H4 為齒輪型高度。
