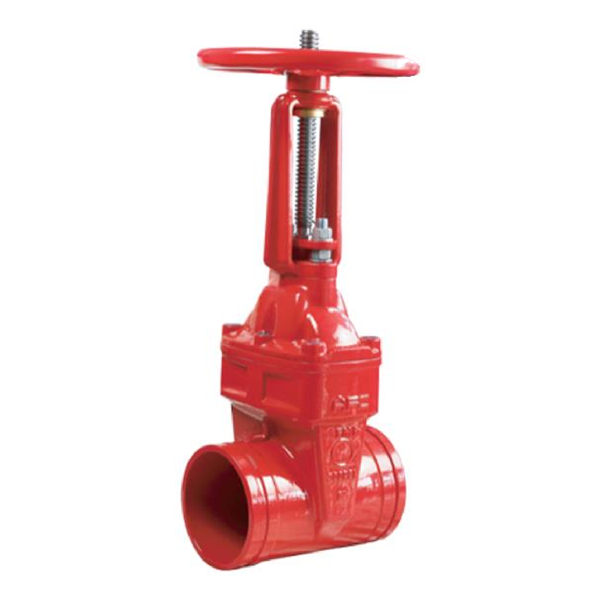

【富山】(溝槽式)FS-010-11球墨鑄鐵昇桿式閘門閥

FCD 3⁠6⁠2 PSI

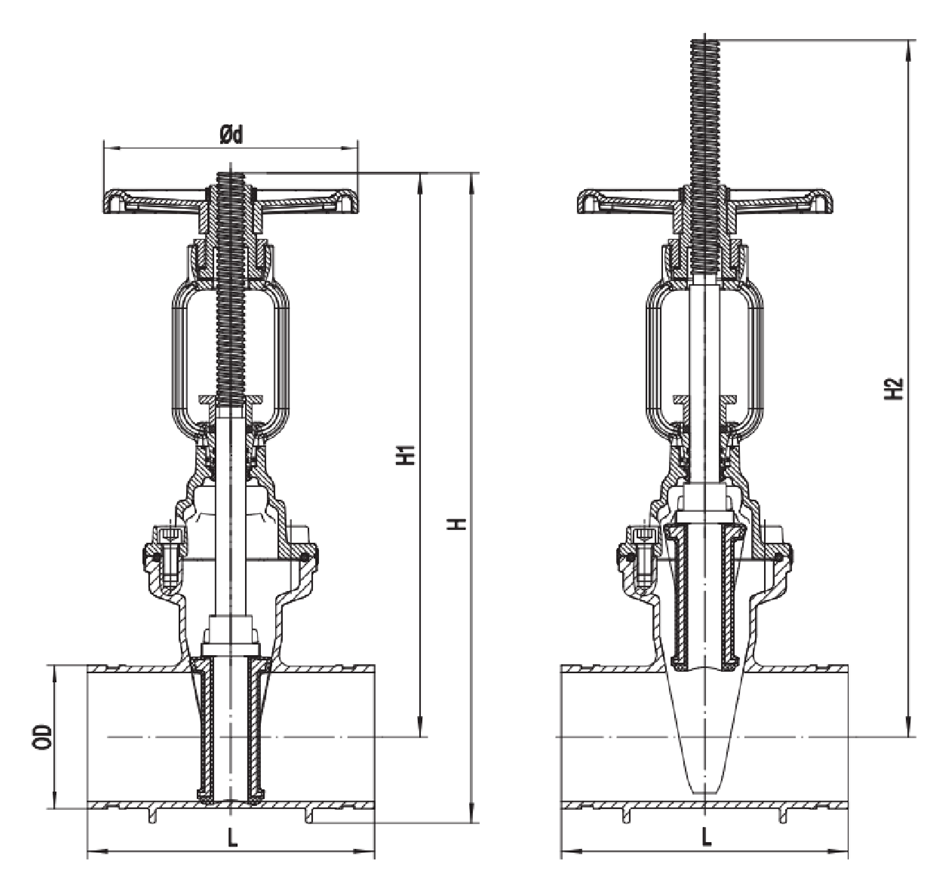

尺寸表

尺寸	2	2 1/2	3	4	5	6	8
DN	5⁠0	6⁠5	8⁠0	1⁠0⁠0	1⁠2⁠5	1⁠5⁠0	2⁠0⁠0
OD	6⁠0.3	7⁠3 / 7⁠6.1	8⁠8.9	1⁠1⁠4.3	1⁠3⁠9.7 / 1⁠4⁠1.3	1⁠6⁠5.1 / 1⁠6⁠8.3	2⁠1⁠9.1
L	1⁠7⁠8	1⁠9⁠0	2⁠0⁠3	2⁠2⁠9	2⁠5⁠4	2⁠6⁠7	2⁠9⁠2
H1	3⁠5⁠8.5	3⁠5⁠9.5	3⁠7⁠8	4⁠4⁠9.5	5⁠4⁠9.5	5⁠9⁠1.5	7⁠3⁠5.5
H2	4⁠2⁠0.5	4⁠2⁠9.5	4⁠6⁠2	5⁠5⁠3	6⁠7⁠7	7⁠4⁠7	9⁠3⁠8
H	4⁠0⁠3.5	4⁠1⁠1	4⁠3⁠7.5	5⁠1⁠8.5	6⁠3⁠1	6⁠8⁠6	8⁠6⁠5
φd	2⁠0⁠3	2⁠0⁠3	2⁠0⁠3	2⁠0⁠3	3⁠0⁠0	3⁠0⁠0	3⁠3⁠0

單位/mm
