產品特性
- 使用流體：一般淡水流體
- 適用流體溫度：0°C～60°C
- 閥門導桿採雙中心引導設計，閥門穩定度高，壽命長
- 內配洗桿，方便異物堵塞時清洗
- 閥門全量式設計，流量損失小
- 可另外訂製不鏽鋼洗桿
- 配件不含鍊條

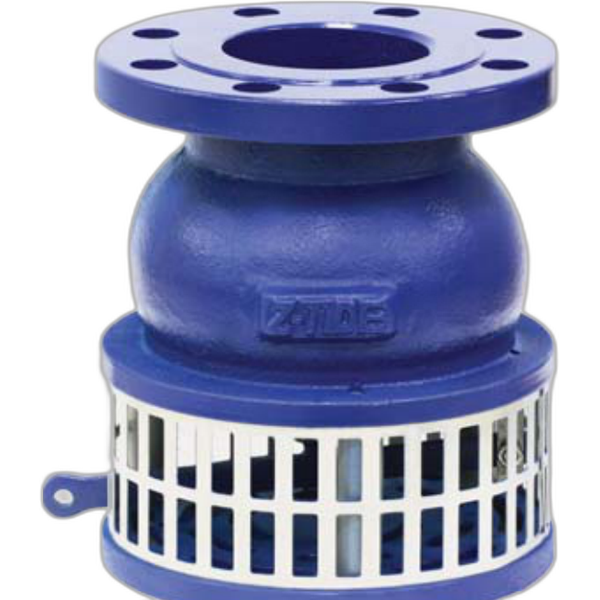

- 圖示為鑄鐵材質
壓力規格
| 法蘭規格 | 閥體測試壓力 | 最高使用壓力 |
|---|
| JIS-10K | 16 kgf/cm² | 10 kgf/cm² |
| JIS-16K | 24 kgf/cm² | 16 kgf/cm² |
其他法蘭規格依標稱壓力1.5倍測試。
尺寸表 · 型號 FVT（內牙式）
| 尺寸 | L | A |
|---|
| 2" | 160 | 95 |
| 2½" | 165 | 105 |
尺寸表 · 型號 FVF（法蘭式）
| 尺寸 | L | A |
|---|
| 2" | 160 | 95 |
| 2½" | 165 | 105 |
| 3" | 210 | 115 |
| 4" | 215 | 125 |
| 5" | 240 | 145 |
| 6" | 275 | 160 |
| 8" | 380 | 185 |
尺寸單位：mm。閥體長度依據材質及耐壓等級略有變化，型錄閥體尺寸僅供參考。

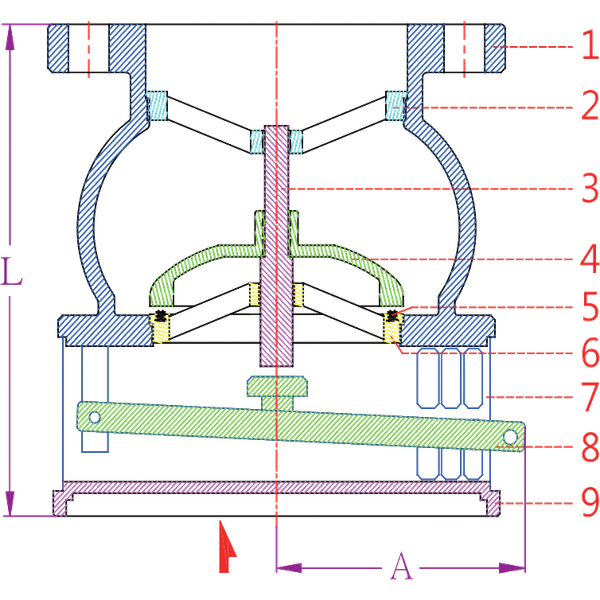

結構 / 材質
| No. | 名稱 | 材質 |
|---|
| 1 | 閥體 | 鑄鐵 | 石墨鑄鐵 | 不鏽鋼 |
| 2 | 上閥座 | 石墨鑄鐵 | 石墨鑄鐵 | 不鏽鋼 |
| 3 | 閥桿 | 黃銅 | 黃銅 | 不鏽鋼 |
| 4 | 閥門蓋 | 石墨鑄鐵 | 石墨鑄鐵 | 不鏽鋼 |
| 5 | 止水墊圈 | NBR | NBR | NBR |
| 6 | 下閥座 | 黃銅 | 黃銅 | 不鏽鋼 |
| 7 | 濾網 | 不鏽鋼 | 不鏽鋼 | 不鏽鋼 |
| 8 | 洗桿 | 石墨鑄鐵 | 石墨鑄鐵 | 不鏽鋼 |
| 9 | 底盤 | 石墨鑄鐵 | 石墨鑄鐵 | 不鏽鋼 |
