- 【日泰】全開型靜音逆止閥
產品特性
- 使用場合：一般淡水流體
- 使用溫度：0°C～60°C
- 安裝方向：直立，橫臥適用
- 特殊使用流體、材質、規格可另行訂製
- 消防水箱用途需訂製軟彈簧

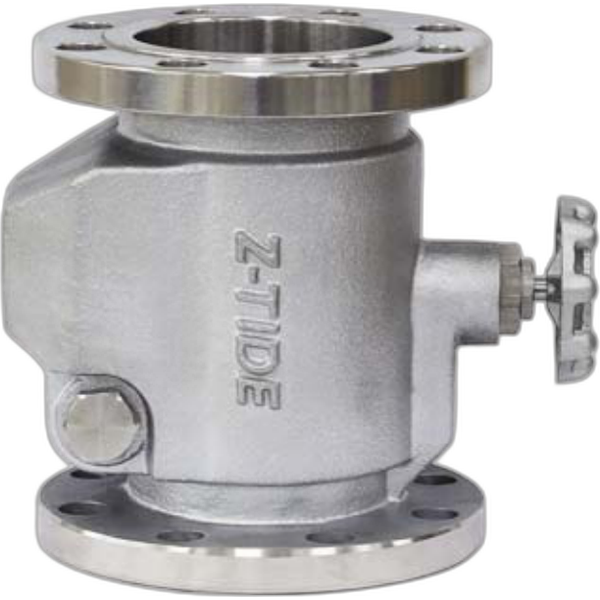

- 圖示為不鏽鋼材質
壓力規格
| 法蘭規格 | 閥體測試壓力 | 最高使用壓力 |
|---|---|---|
| JIS-10K | 16 kgf/cm² | 10 kgf/cm² |
| JIS-16K | 24 kgf/cm² | 16 kgf/cm² |
其他法蘭規格依標稱壓力1.5倍測試。
尺寸表 · 型號 CHF（法蘭式）
| 尺寸 | L | A |
|---|---|---|
| 2" | 183 | 122 |
| 2½" | 200 | 132 |
| 3" | 210 | 147 |
| 4" | 220 | 160 |
| 5" | 260 | 180 |
| 6" | 280 | 200 |
| 8" | 370 | — |
| 10" | 450 | — |
| 12" | 520 | — |
尺寸單位：mm。口徑8"含以上不附旁通閥門組。閥體長度依據材質及耐壓等級略有變化，型錄閥體尺寸僅供參考。

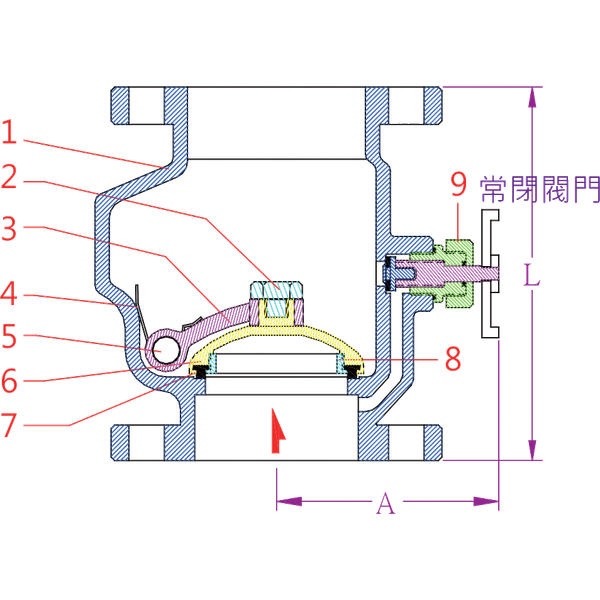

結構 / 材質（6"含以下）
| No. | 名稱 | 鑄鐵 | 石墨鑄鐵 | 不鏽鋼 |
|---|---|---|---|---|
| 1 | 閥體 | 鑄鐵 | 石墨鑄鐵 | 不鏽鋼 |
| 2 | 定位螺栓 | 不鏽鋼 | 不鏽鋼 | 不鏽鋼 |
| 3 | 閥門懸臂 | 不鏽鋼 | 不鏽鋼 | 不鏽鋼 |
| 4 | 回復彈簧 | 不鏽鋼 | 不鏽鋼 | 不鏽鋼 |
| 5 | 懸臂栓 | 不鏽鋼 | 不鏽鋼 | 不鏽鋼 |
| 6 | 閥蓋 | 石墨鑄鐵 | 石墨鑄鐵 | 不鏽鋼 |
| 7 | 閥門墊圈 | NBR | NBR | NBR |
| 8 | 墊圈環 | 黃銅 | 黃銅 | 不鏽鋼 |
| 9 | 旁通閥門組 | 黃銅 | 黃銅 | 不鏽鋼 |
結構 / 材質（8"含以上）
| No. | 名稱 | 鑄鐵 | 石墨鑄鐵 | 不鏽鋼 |
|---|---|---|---|---|
| 1 | 閥體 | 鑄鐵 | 石墨鑄鐵 | 不鏽鋼 |
| 2 | 定位螺栓 | 不鏽鋼 | 不鏽鋼 | 不鏽鋼 |
| 3 | 閥門懸臂 | 黃銅 | 黃銅 | 不鏽鋼 |
| 4 | 回復彈簧 | 不鏽鋼 | 不鏽鋼 | 不鏽鋼 |
| 5 | 懸臂栓 | 不鏽鋼 | 不鏽鋼 | 不鏽鋼 |
| 6 | 閥蓋 | 石墨鑄鐵 | 石墨鑄鐵 | 不鏽鋼 |
| 7 | 閥門墊圈 | NBR | NBR | NBR |
| 8 | 墊圈環 | 黃銅 | 黃銅 | 不鏽鋼 |
8"含以上規格不含旁通閥門組。
