產品特性
- 使用場合：一般淡水流體
- 使用溫度：0°C～60°C
- 於管內壓力為負壓時可自動進氣
- 安裝進排氣閥可有效將管內的空氣排除以降低管路內因空氣產生噪音或影響水路控制機構等問題
- 建議安裝於管線高處易於排除管內空氣，本產品只適用於直立安裝
- 進排氣閥前端加裝關斷閥以利維護

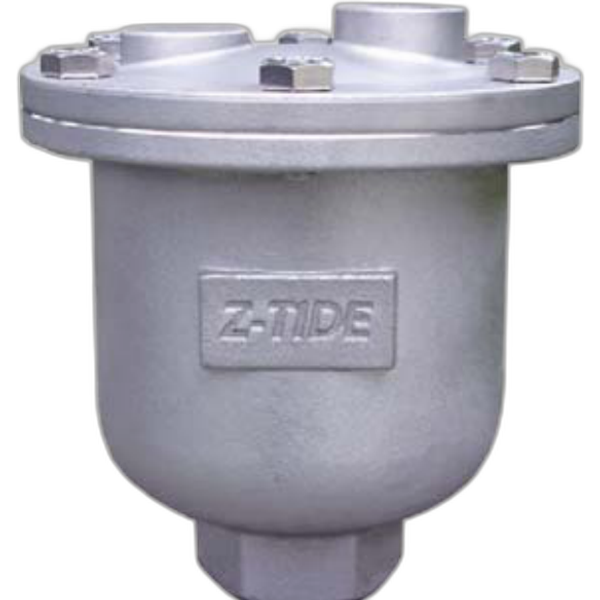

- 圖示為不鏽鋼材質
壓力規格
| 材質 | 閥體測試壓力 | 最高使用壓力 |
|---|---|---|
| 鑄鐵 | 16 kgf/cm² | 10 kgf/cm² |
| 不鏽鋼 | 24 kgf/cm² | 16 kgf/cm² |

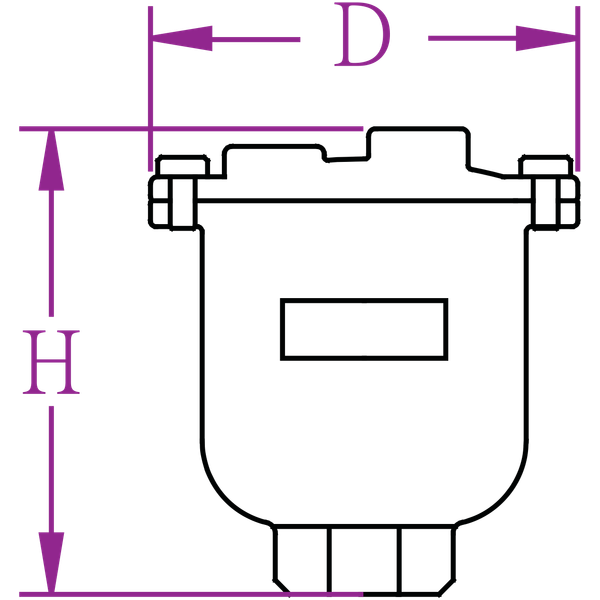

尺寸表 · 型號 ATR（內牙式）
| 尺寸 | H | D |
|---|---|---|
| ½" | 131 | 120 |
| ¾" | 131 | 120 |
| 1" | 131 | 120 |
| 1½" | 210 | 190 |
| 2" | 210 | 190 |
尺寸單位：mm。閥體長度依據材質及耐壓等級略有變化，型錄閥體尺寸僅供參考。

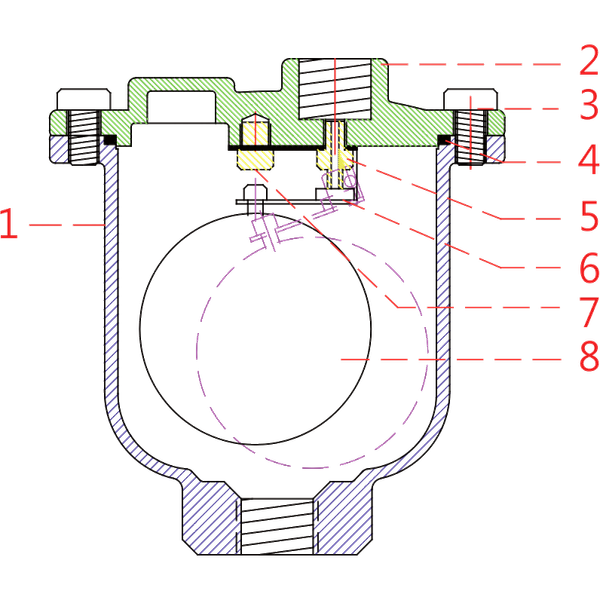

結構 / 材質
| No. | 名稱 | 材質 | |
|---|---|---|---|
| 1 | 閥體 | 鑄鐵 | 不鏽鋼 |
| 2 | 閥蓋 | 鑄鐵 | 不鏽鋼 |
| 3 | 固定螺栓 | 鍍鋅鐵 | 不鏽鋼 |
| 4 | 止水環 | NBR | NBR |
| 5 | 排氣嘴 | 不鏽鋼 | 不鏽鋼 |
| 6 | 閥門墊片 | NBR | NBR |
| 7 | 頂塞 | 不鏽鋼 | 不鏽鋼 |
| 8 | 浮球組 | 不鏽鋼 | 不鏽鋼 |
