產品特性
- 使用場合：一般淡水流體
- 使用溫度：0°C～60°C
- 安裝方向：直立，橫臥，不可倒立安裝
- 橡膠材質：NBR、EPDM
- 前端需設置止水閥，以便日後保養維修
- 圖示為不鏽鋼材質
壓力規格
| 法蘭規格 | 閥體測試壓力 | 最高使用壓力 |
|---|---|---|
| JIS-10K | 16 kgf/cm² | 10 kgf/cm² |
| JIS-16K | 24 kgf/cm² | 16 kgf/cm² |
其他法蘭規格依標稱壓力1.5倍測試。

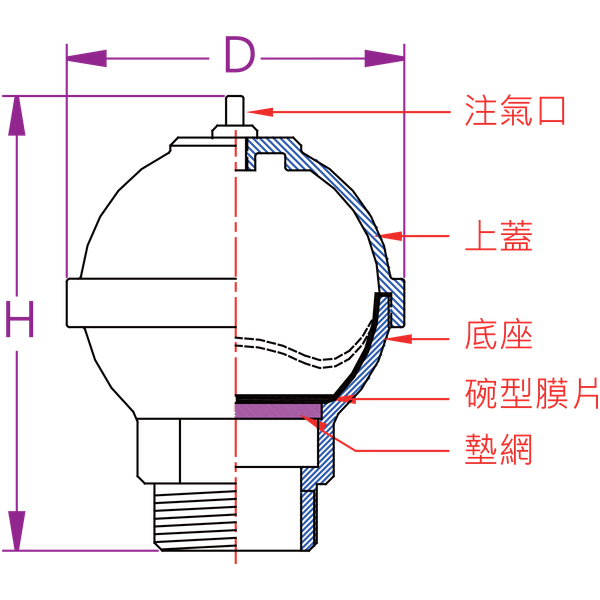

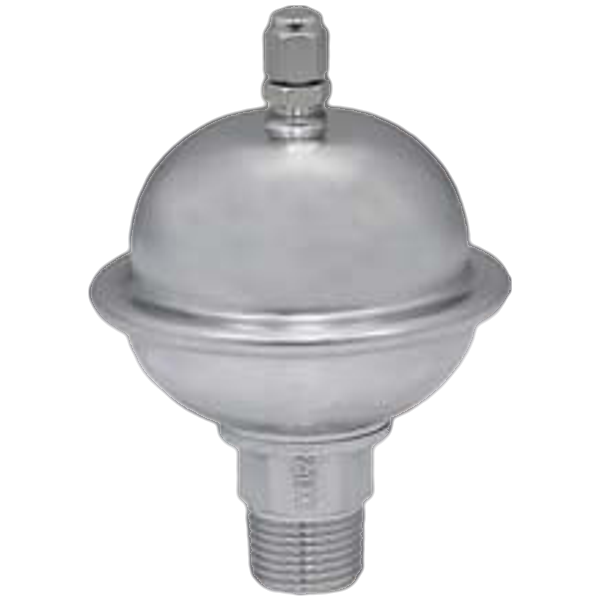

尺寸表 · 型號 APT（外牙式／橡膠材質 EPDM／產品不含壓力錶）
| 尺寸 | H | D | 不鏽鋼 | 砲金銅 |
|---|---|---|---|---|
| ½" | 108 | 77 | ● | |
| ¾" | 109 | 77 | ● | |
| 1" | 111 | 77 | ● |

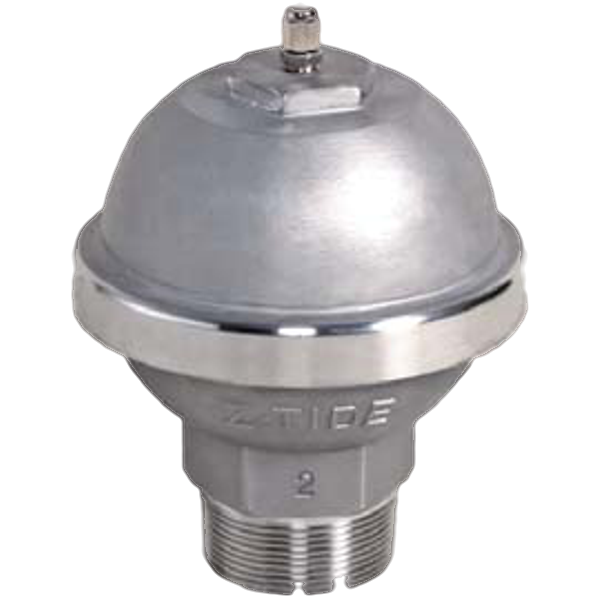

尺寸表 · 型號 AIT（外牙式／橡膠材質 NBR／產品不含壓力錶）
| 尺寸 | H | D | 不鏽鋼 | 砲金銅 |
|---|---|---|---|---|
| 1¼" | 122 | 80 | ● | |
| 1½" | 133 | 92 | ● | ● |
| 2" | 175 | 135 | ● | ● |
| 2½" | 200 | 155 | ● | ● |
| 3" | 218 | 210 | ● | ● |
| 4" | 270 | 260 | ● |
尺寸單位：mm。閥體長度依據材質及耐壓等級略有變化，型錄閥體尺寸僅供參考。●＝生產項目（該尺寸有生產此材質）。

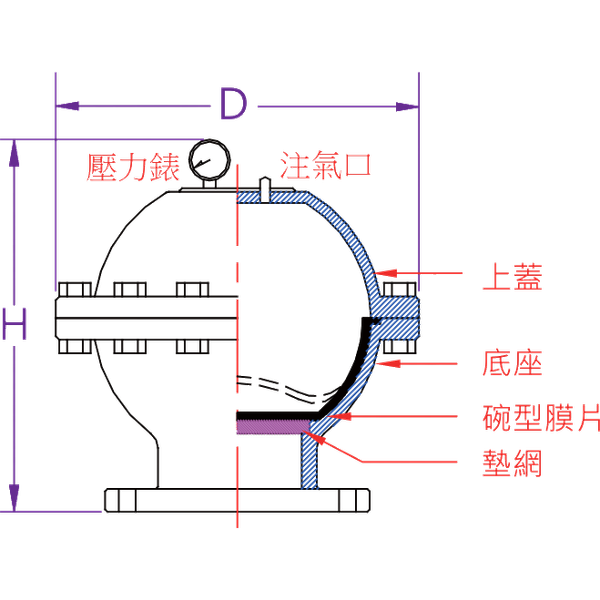

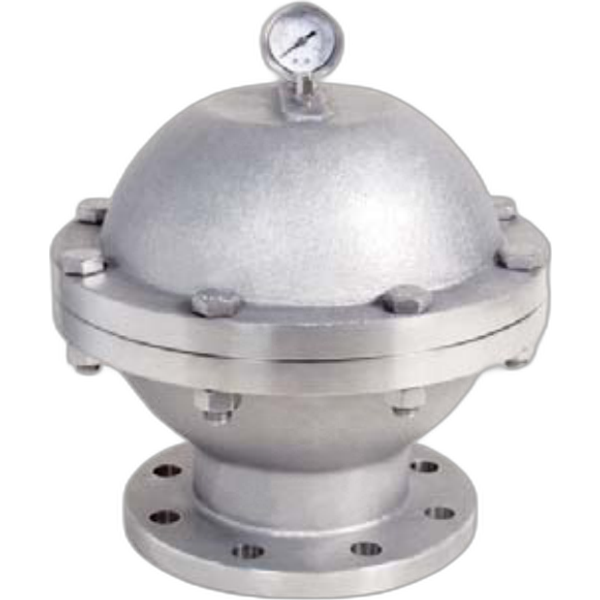

尺寸表 · 型號 AIF（法蘭式／產品含壓力錶）
| 尺寸 | H | D | 不鏽鋼 | 砲金銅 | 鑄鐵 | 石墨鑄鐵 |
|---|---|---|---|---|---|---|
| 3" | 250 | 215 | ● | ● | ||
| 3" | 250 | 245 | ● | ● | ||
| 4" | 330 | 260 | ● | ● | ||
| 4" | 330 | 310 | ● | ● | ||
| 5" | 330 | 330 | ● | ● | ● | ● |
| 6" | 420 | 400 | ● | ● | ● | ● |
| 8" | 510 | 460 | ● | ● | ● | |
| 10" | 510 | 460 | ● | ● | ||
| 12" | 620 | 625 | ● | ● |
尺寸單位：mm。閥體長度依據材質及耐壓等級略有變化，型錄閥體尺寸僅供參考。●＝生產項目（該尺寸有生產此材質）。
