PRODUCTS
產品特性
- 使用電壓：AC110V, 220V 50/60Hz；DC12V, DC24V
- 容許電壓範圍：±10%
- 使用場合：一般淡水流體
- 使用溫度：0°C～60°C
- 最高使用壓力：12kgf/cm²
- 本產品工作壓力需最低1.0Kgf/cm²以上
- 本產品於部分雨水回收系統不適用
- 戶外防雨水型IP65須另行訂製
- 可訂製無配管式電磁閥控制器

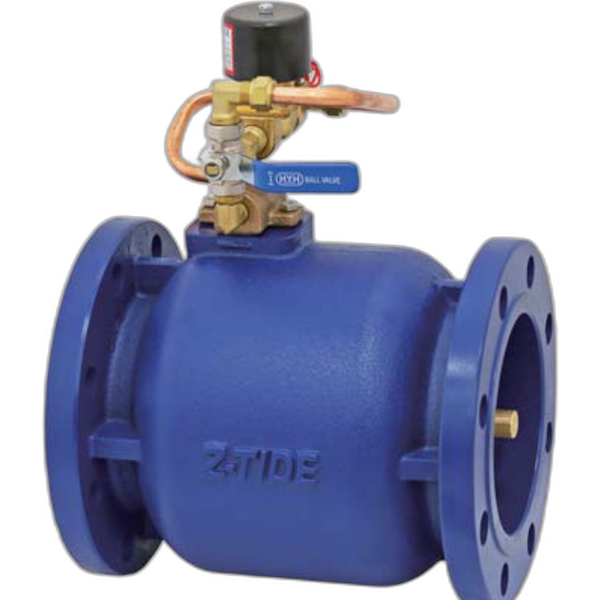

- 圖示為常閉型及鑄鐵材質
壓力規格
| 法蘭規格 | 閥體測試壓力 | 最高使用壓力 |
|---|---|---|
| JIS-10K | 16 kgf/cm² | 10 kgf/cm² |
| JIS-16K | 24 kgf/cm² | 16 kgf/cm² |
其他法蘭規格依標稱壓力1.5倍測試。

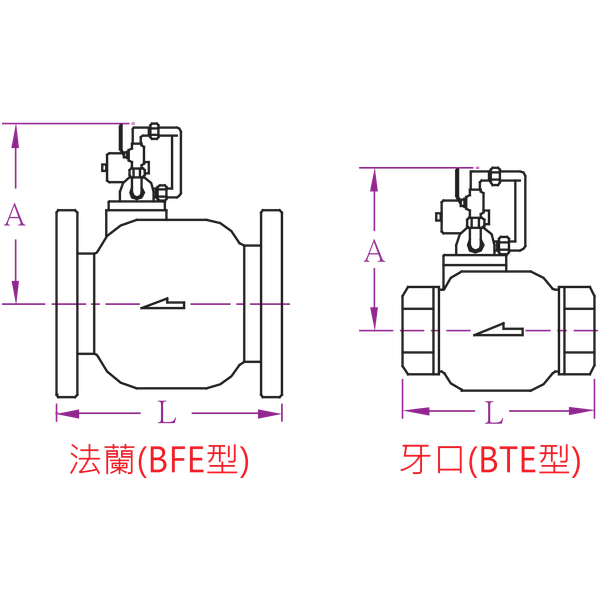

尺寸表 · 型號 BTE（內牙式）
| 尺寸 | L | A | 最大Cv |
|---|---|---|---|
| 1½" | 118 | 200 | 19 |
| 2" | 200 | 215 | 37 |
牙口 1½"無生產鑄鐵材質；牙口 2"無生產不鏽鋼材質。
尺寸表 · 型號 BFE（法蘭式）
| 尺寸 | L | A | 最大Cv |
|---|---|---|---|
| 2" | 190 | 225 | 37 |
| 2½" | 212 | 230 | 85 |
| 3" | 225 | 246 | 110 |
| 4" | 250 | 255 | 220 |
| 5" | 284 | 274 | 260 |
| 6" | 310 | 306 | 450 |
| 8" | 420 | 329 | 580 |
| 10" | 470 | 373 | 910 |
| 12" | 535 | 401 | 1300 |
| 14" | 600 | 445 | 1800 |
| 16" | 600 | 450 | 2300 |
尺寸單位：mm。閥體長度依據材質及耐壓等級略有變化，型錄閥體尺寸僅供參考。

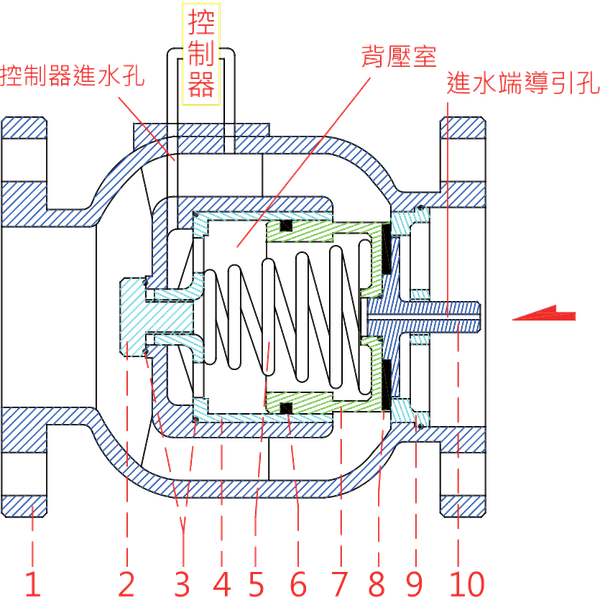

結構 / 材質
| No. | 名稱 | 材質 | |||
|---|---|---|---|---|---|
| 1 | 閥體 | 鑄鐵 | 石墨鑄鐵 | 砲金銅 | 不鏽鋼 |
| 2 | 活塞缸固定螺栓 | 鑄鐵 | 石墨鑄鐵 | 黃銅 | 不鏽鋼 |
| 3 | O型環 | NBR | NBR | NBR | NBR |
| 4 | 活塞缸 | 砲金銅 | 砲金銅 | 砲金銅 | 不鏽鋼 |
| 5 | 彈簧 | 不鏽鋼 | 不鏽鋼 | 不鏽鋼 | 不鏽鋼 |
| 6 | U型環 | NBR | NBR | NBR | NBR |
| 7 | 活塞閥門 | 砲金銅 | 砲金銅 | 砲金銅 | 不鏽鋼 |
| 8 | 止水墊片 | NBR | NBR | NBR | NBR |
| 9 | 閥座 | 砲金銅 | 砲金銅 | 砲金銅 | 不鏽鋼 |
| 10 | 閥門導桿 | 砲金銅 | 砲金銅 | 砲金銅 | 不鏽鋼 |
