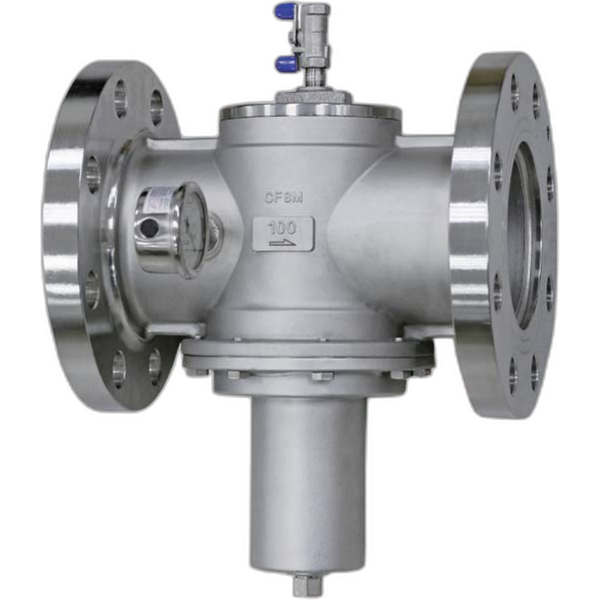

產品特性
- 入口側壓力調整範圍：12 kgf/cm²～20 kgf/cm²
- 特殊使用流體與更高使用壓力可訂製
- 一般使用溫度：0°C～60°C (NBR)
- 壓力錶顯示一次側入口壓力
- 閥體不鏽鋼材質鑄造，活塞結構耐高壓
- 安裝於幫浦機房內，適用於消防連結系統管線
- 洩壓閥前端管線需有關閉閥門，日後方便維修保養
- 安裝於徹底清除異物及加裝過濾器，防止異物堵塞
- 水平、直立皆可安裝，閥體上排氣考克需常開
壓力規格
| 法蘭規格 | 閥體測試壓力 | 最高使用壓力 |
|---|---|---|
| JIS-10K | 16 kgf/cm² | 10 kgf/cm² |
| JIS-16K | 24 kgf/cm² | 16 kgf/cm² |
其他法蘭規格依標稱壓力1.5倍測試。
尺寸表 · 型號 FRLF（法蘭式）
| 尺寸 | L | A | 最大Cv |
|---|---|---|---|
| 2½" | 210 | 185 | 30.0 |
| 3" | 225 | 185 | 42.0 |
| 4" | 250 | 230 | 75.0 |
| 6" | 310 | 290 | 170.0 |
尺寸單位：mm。閥體長度依據材質及耐壓等級略有變化，型錄閥體尺寸僅供參考。

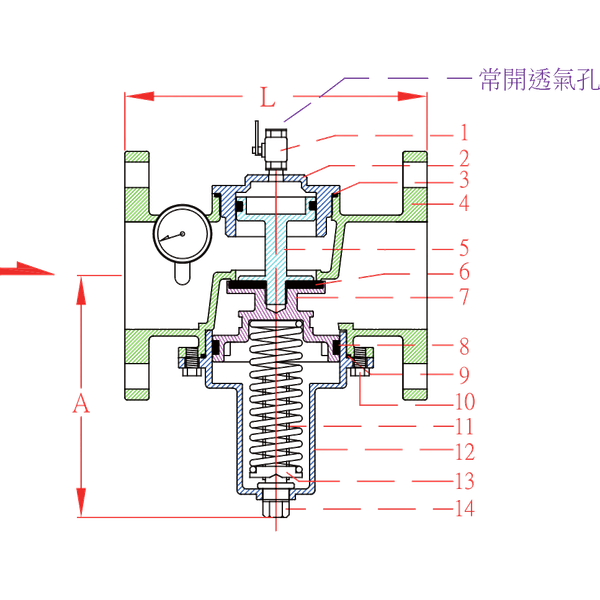

結構 / 材質
| No. | 名稱 | 材質 |
|---|---|---|
| 1 | 排氣考克 | 304不鏽鋼 |
| 2 | 上蓋 | CF8M不鏽鋼 |
| 3 | O型環 | NBR |
| 4 | 閥體 | CF8不鏽鋼 |
| 5 | 活塞 | 316不鏽鋼 |
| 6 | 閥門墊片 | NBR |
| 7 | 活塞閥桿 | 316不鏽鋼 |
| 8 | UH止水環 | NBR |
| 9 | O型環 | NBR |
| 10 | 螺栓 | 304不鏽鋼 |
| 11 | 彈簧 | 彈簧鋼 |
| 12 | 閥蓋 | CF8M不鏽鋼 |
| 13 | 彈簧墊片 | 黃銅 |
| 14 | 調壓螺絲 | 304不鏽鋼 |
