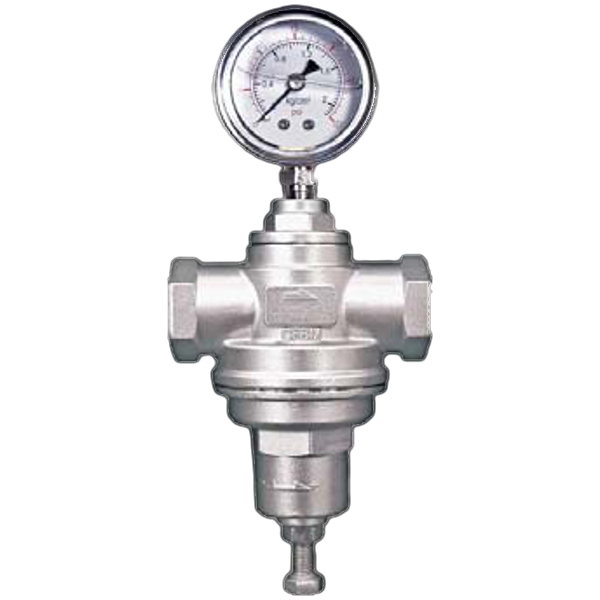

產品特性
- 整組採用 316 不鏽鋼材質
- 適用於淡水、弱酸鹼性流體，或空氣等流體
- 入口側壓力調整範圍：1~5 kgf/cm² ／ 4~10 kgf/cm²
- 特殊使用流體與更高使用壓力可訂製
- 一般使用溫度：0℃~60℃（NBR）
- 壓力錶顯示一次側入口壓力
- 1"（含）以下為外調壓螺絲，1½"（含）以上為內調壓螺絲
壓力規格
| 法蘭規格 | 閥體測試壓力 | 最高使用壓力 |
|---|
| JIS-10K | 16 kgf/cm² | 10 kgf/cm² |
| JIS-16K | 24 kgf/cm² | 16 kgf/cm² |
其他法蘭規格依標稱壓力 1.5 倍測試。

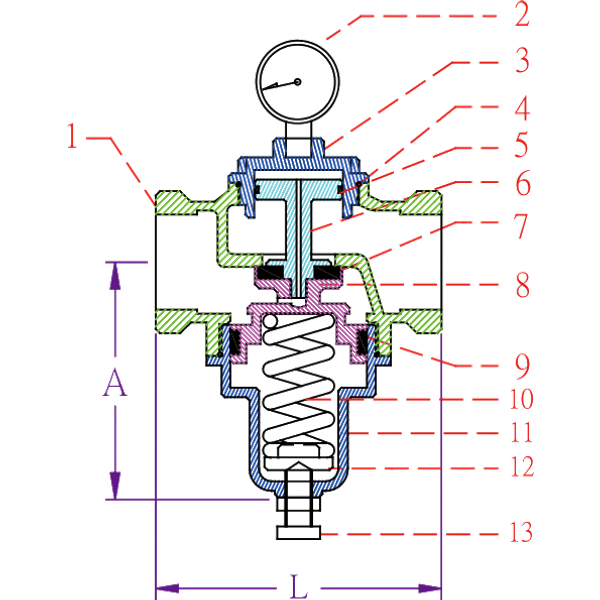

RFT型 零件清單
| No. | 名稱 | 材質 |
|---|
| 1 | 閥體 | CF8M不鏽鋼 |
| 2 | 壓力錶 | 配件(依流體選用) |
| 3 | 上蓋 | CF8M不鏽鋼 |
| 4 | O型環 | NBR / VITON |
| 5 | U型環 | NBR / VITON |
| 6 | 活塞 | 316不鏽鋼 |
| 7 | 閥門墊片 | NBR / VITON |
| 8 | 活塞閥桿 | 316不鏽鋼 |
| 9 | UH止水環 | NBR / VITON |
| 10 | 彈簧 | 彈簧鋼 |
| 11 | 閥蓋 | CF8M不鏽鋼 |
| 12 | 彈簧墊片 | 黃銅 |
| 13 | 調壓螺絲 | 304不鏽鋼 |
RFT型 尺寸表
| 尺寸 | L | A | 最大Cv |
|---|
| ½" | 71 | 75 | 2.5 |
| ¾" | 86 | 75 | 4.0 |
| 1" | 90 | 81 | 6.5 |
| 1½" | 115 | 115 | 13.0 |
| 2" | 120 | 115 | 17.0 |
尺寸單位：mm。閥體長度依據材質及耐壓等級略有變化，型錄閥體尺寸僅供參考。

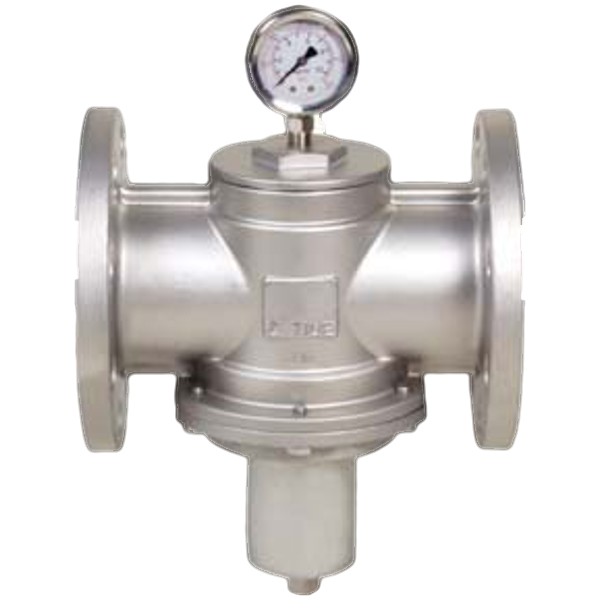

RFF型 零件清單
| No. | 名稱 | 材質 |
|---|
| 1 | 閥體 | CF8M不鏽鋼 |
| 2 | 壓力錶 | 配件(依流體選用) |
| 3 | 上蓋 | CF8M不鏽鋼 |
| 4 | O型環 | NBR / VITON |
| 5 | U型環 | NBR / VITON |
| 6 | 活塞閥桿 | 316不鏽鋼 |
| 7 | 閥門墊片 | NBR / VITON |
| 8 | 閥門座 | 316不鏽鋼 |
| 9 | UH止水環 | NBR / VITON |
| 10 | O型環 | NBR / VITON |
| 11 | 固定螺栓 | 304不鏽鋼 |
| 12 | 彈簧 | 彈簧鋼 |
| 13 | 閥蓋 | CF8M不鏽鋼 |
| 14 | 彈簧墊片 | 黃銅 |
| 15 | 調壓螺絲 | 304不鏽鋼 |
RFF型 尺寸表
| 尺寸 | L | A | 最大Cv |
|---|
| ½" | 150 | 75 | 2.5 |
| ¾" | 153 | 82 | 4.0 |
| 1" | 153 | 82 | 6.5 |
| 1¼" | 190 | 115 | 13.0 |
| 1½" | 190 | 115 | 13.0 |
| 2" | 192 | 115 | 17.0 |
| 2½" | 210 | 185 | 30.0 |
| 3" | 225 | 185 | 42.0 |
| 4" | 250 | 230 | 75.0 |
| 6" | 310 | 290 | 170.0 |
尺寸單位：mm。閥體長度依據材質及耐壓等級略有變化，型錄閥體尺寸僅供參考。
