PRODUCTS
產品特性

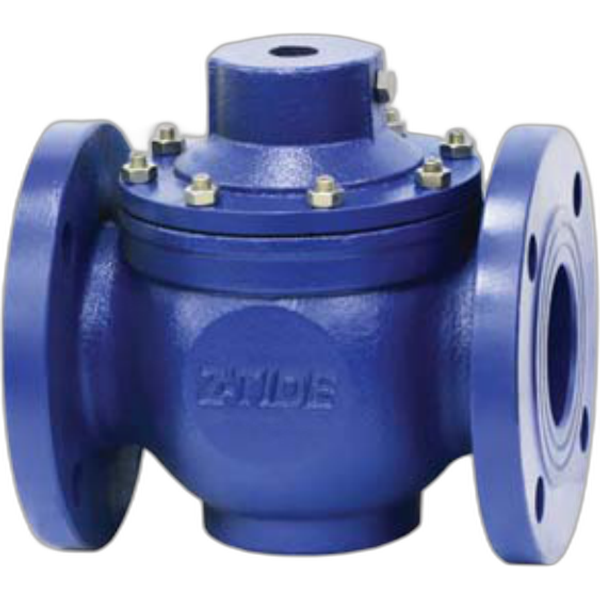

- 圖示為鑄鐵材質
- 使用場合：一般淡水流體
- 使用溫度：0℃ ~ 60℃
- 安裝方向：水平安裝於水塔上方
- 標準型工作壓力需 0.5 kgf/cm² 以上，注意使用場合是否適用
- 配置浮球開關時請在連接管路上安裝 ½" 關斷閥，方便檢測維修
- 建議 ½" 配管處安裝關斷閥門，以方便日後維修
- 串聯式水塔請使用低壓訂製型
- 並聯式水塔請搭配靜音式逆止閥安裝
- 安裝前徹底清除異物，金屬粉屑及加裝過濾器，防止異物堵塞
- 請使用高壓型浮球開關以達最佳使用效果
- 避免水波震動浮球影響主閥體動作
- 入口端水壓過大需配合減壓閥以減低壓力
- 浮球開關為選購產品
壓力規格
| 項目 | 數值 |
|---|---|
| 最高使用壓力（標準型） | 0.5~4 kgf/cm² |
| 最高使用壓力（低壓訂製型） | 0.2~1 kgf/cm² |
| 閥體測試壓力 JIS-10K | 16 kgf/cm² |
其他法蘭規格依標稱壓力 1.5 倍測試。
尺寸表 · 型號 DTF（內牙式）
| 尺寸 | L | A |
|---|---|---|
| 1½" | 150 | 100 |
| 2" | 170 | 100 |
尺寸單位：mm。
尺寸表 · 型號 DFF（法蘭式）
| 尺寸 | L | A |
|---|---|---|
| 2" | 190 | 100 |
| 2½" | 210 | 120 |
| 3" | 225 | 130 |
| 4" | 250 | 150 |
| 6" | 310 | 210 |
| 8" | 450 | 280 |
| 10" | 550 | 340 |
尺寸單位：mm。閥體長度依據材質及耐壓等級略有變化，型錄閥體尺寸僅供參考。

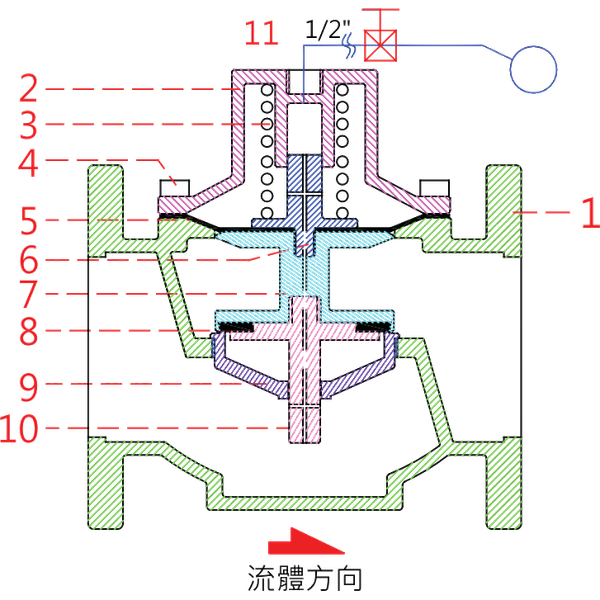

結構 / 材質
| No. | 名稱 | 材質 | ||
|---|---|---|---|---|
| 1 | 閥體 | 鑄鐵 | 砲金銅 | 不鏽鋼 |
| 2 | 上蓋 | 鑄鐵 | 砲金銅 | 不鏽鋼 |
| 3 | 彈簧 | 不鏽鋼 | 不鏽鋼 | 不鏽鋼 |
| 4 | 上蓋螺絲 | 不鏽鋼 | 不鏽鋼 | 不鏽鋼 |
| 5 | 隔膜片 | EPDM | EPDM | EPDM |
| 6 | 上蓋導桿 | 砲金銅 | 砲金銅 | 不鏽鋼 |
| 7 | 閥門 | 鑄鐵 | 砲金銅 | 不鏽鋼 |
| 8 | 止水墊片 | NBR | NBR | NBR |
| 9 | 閥座 | 砲金銅 | 砲金銅 | 不鏽鋼 |
| 10 | 閥門導桿 | 砲金銅 | 砲金銅 | 不鏽鋼 |
圖示編號 11 為浮球開關 ½" 配管連接孔（選購配件安裝孔，無對應材質欄）。
