PRODUCTS
產品特性

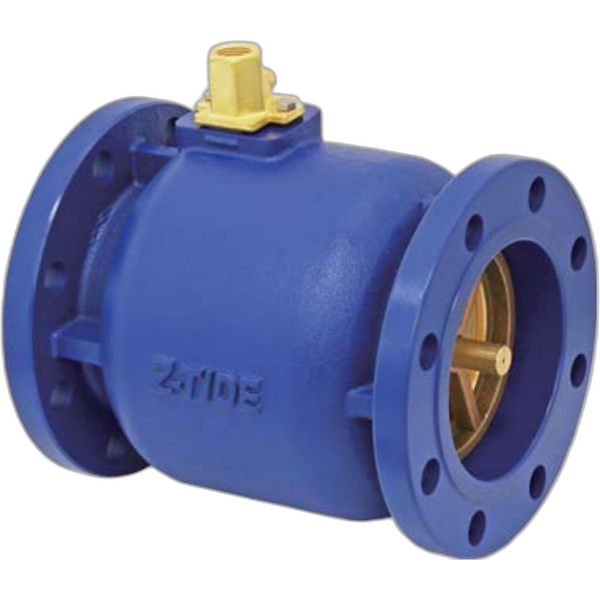

- 圖示為鑄鐵材質
- 使用場合：一般淡水流體
- 使用溫度：0℃ ~ 60℃
- 安裝方向：水平安裝於水塔上方
- 本產品工作壓力需 0.7 kgf/cm² 以上，注意使用場合是否適用
- 配置浮球開關時請在連接管路上安裝 ½" 關斷閥，方便檢測維修
- 浮球開關為選購產品
- 不適用於串聯式水塔（水壓低於 0.7 kgf/cm²）
- 並聯式水塔請搭配靜音式逆止閥安裝
- 安裝前徹底清除異物，金屬粉屑及加裝過濾器，防止異物堵塞
壓力規格
| 法蘭規格 | 閥體測試壓力 | 最高使用壓力 |
|---|---|---|
| JIS-10K | 16 kgf/cm² | 10 kgf/cm² |
| JIS-16K | 24 kgf/cm² | 16 kgf/cm² |
其他法蘭規格依標稱壓力 1.5 倍測試。

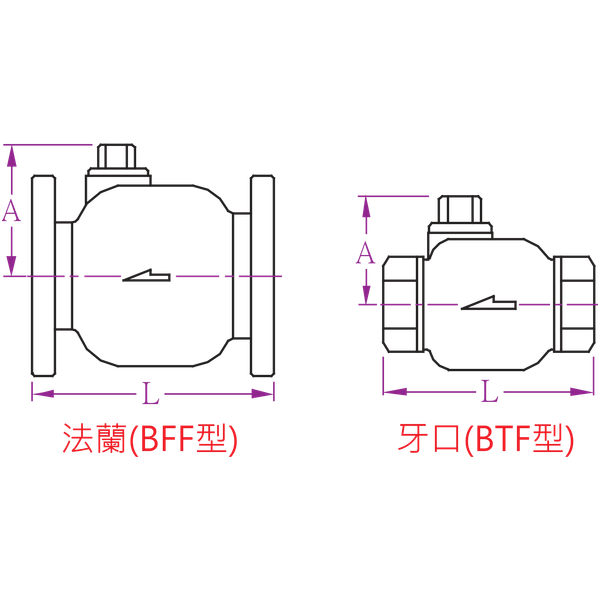

尺寸表 · 型號 BTF（內牙式）
| 尺寸 | L | A | Cv值 |
|---|---|---|---|
| 1½" | 118 | 80 | 19 |
| 2" | 200 | 90 | 37 |
牙口 1½" 無生產鑄鐵材質；牙口 2" 無生產不鏽鋼材質。
尺寸表 · 型號 BFF（法蘭式）
| 尺寸 | L | A | Cv值 |
|---|---|---|---|
| 2" | 190 | 100 | 37 |
| 2½" | 212 | 105 | 85 |
| 3" | 225 | 120 | 110 |
| 4" | 250 | 130 | 220 |
| 5" | 284 | 150 | 260 |
| 6" | 310 | 180 | 450 |
| 8" | 420 | 205 | 580 |
| 10" | 470 | 250 | 910 |
| 12" | 535 | 280 | 1300 |
| 14" | 600 | 320 | 1800 |
| 16" | 600 | 325 | 2300 |
尺寸單位：mm。閥體長度依據材質及耐壓等級略有變化，型錄閥體尺寸僅供參考。

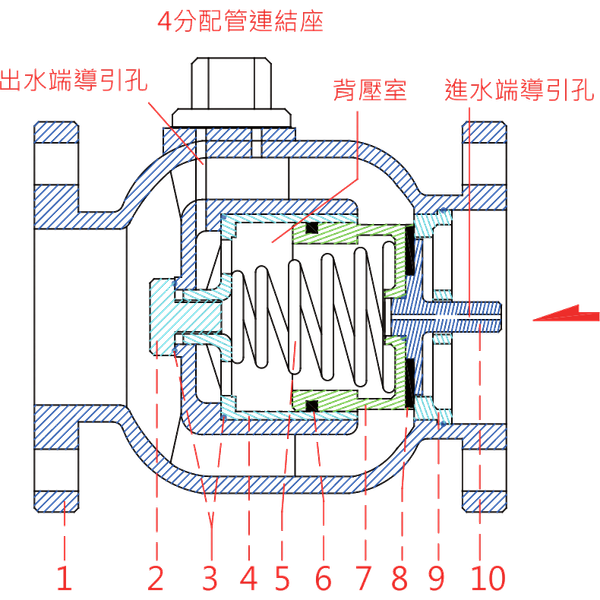

結構 / 材質
| No. | 名稱 | 材質 | |||
|---|---|---|---|---|---|
| 1 | 閥體 | 鑄鐵 | 石墨鑄鐵 | 砲金銅 | 不鏽鋼 |
| 2 | 活塞缸固定螺栓 | 鑄鐵 | 石墨鑄鐵 | 黃銅 | 不鏽鋼 |
| 3 | O型環 | NBR | NBR | NBR | NBR |
| 4 | 活塞缸 | 砲金銅 | 砲金銅 | 砲金銅 | 不鏽鋼 |
| 5 | 彈簧 | 不鏽鋼 | 不鏽鋼 | 不鏽鋼 | 不鏽鋼 |
| 6 | U型環 | NBR | NBR | NBR | NBR |
| 7 | 活塞閥門 | 砲金銅 | 砲金銅 | 砲金銅 | 不鏽鋼 |
| 8 | 止水墊片 | NBR | NBR | NBR | NBR |
| 9 | 閥座 | 砲金銅 | 砲金銅 | 砲金銅 | 不鏽鋼 |
| 10 | 閥門導桿 | 砲金銅 | 砲金銅 | 砲金銅 | 不鏽鋼 |
