產品特性
- 出口側壓力調整範圍：1.5 kgf/cm² ~ 3 kgf/cm²
- 使用溫度：0℃ ~ 60℃
- 最高使用壓力：10 kgf/cm²
- 閥體測試壓力：16 kgf/cm²
- 減壓閥串聯管路設計不適用
- 減壓閥僅適用安裝於當樓層使用
- 減壓狀態（ON）：將手把轉向上方，減壓閥組呈減壓狀態
- 旁通狀態（PASS）：將手把轉向水平方向，減壓閥組呈旁通狀態
- 關閉狀態（OFF）：將手把轉向下方，減壓閥組呈關閉狀態

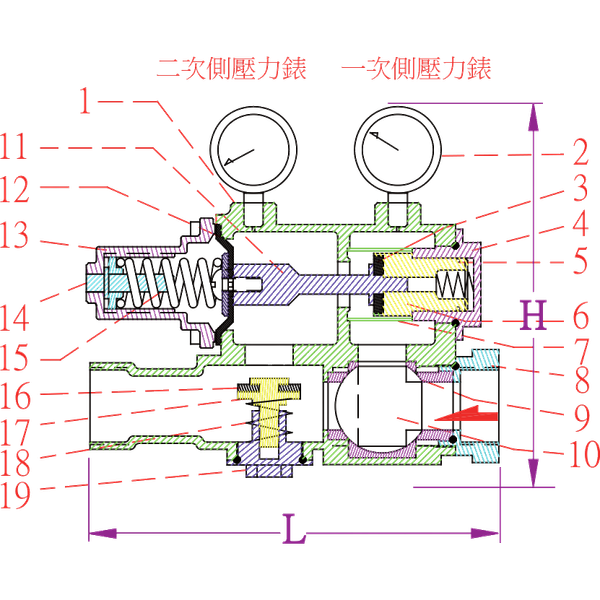

零件清單
| No. | 名稱 | 材質 |
|---|---|---|
| 1 | 閥體 | 砲金銅 |
| 2 | 壓力錶 | 鐵殼 |
| 3 | 閥門墊片 | NBR |
| 4 | 活塞缸 | 砲金銅 |
| 5 | O型環 | NBR |
| 6 | 活塞閥門 | 黃銅 |
| 7 | 過濾網 | 不鏽鋼 |
| 8 | 管接頭 | 砲金銅 |
| 9 | 墊圈 | TEFLON |
| 10 | 三通圓球 | 黃銅 |
| 11 | 導桿 | 黃銅 |
| 12 | 膜片 | NBR |
| 13 | 調壓閥蓋 | 合成纖維 |
| 14 | 調壓螺絲 | 黃銅 |
| 15 | 彈簧 | 彈簧鋼 |
| 16 | 逆止閥墊片 | NBR |
| 17 | 逆止閥 | PE |
| 18 | 逆止閥彈簧 | 不鏽鋼 |
| 19 | 逆止閥定位座 | 砲金銅 |
尺寸表
| 產品編號 | 接續口(PT) | L | H |
|---|---|---|---|
| RS-20 | ¾" | 120 | 156 |
| RS-25 | 1" | 160 | 175 |
尺寸單位：mm。
