產品特性
- 出口側壓力調整範圍：0.3～1.5 kgf/cm²／0.6～2.0 kgf/cm²
- 微壓型 0.03 kgf/cm² 以上另備型錄
- 使用溫度：0℃～60℃（NBR）
- 使用流體：水、空氣、一般淡水流體
- 特殊尺寸、流體、調壓範圍需與廠商聯繫訂製
- 最高使用壓力：10 kgf/cm²
- 閥體測試壓力：16 kgf/cm²
- 壓力錶顯示二次側出口壓力

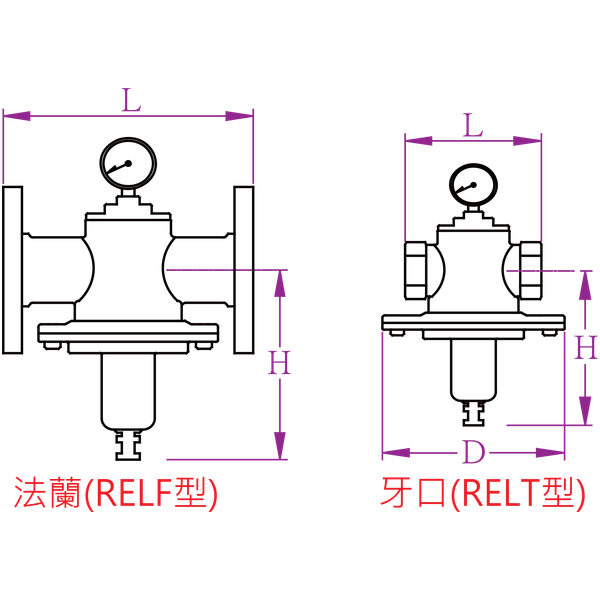

尺寸表 · 型號 RELT（內牙式）
| 尺寸 | H | L | D |
|---|---|---|---|
| ½" | 110 | 70 | 105 |
| ¾" | 125 | 85 | 105 |
| 1" | 125 | 90 | 105 |
| 1½" | 155 | 115 | 145 |
| 2" | 155 | 120 | 145 |
尺寸單位：mm。
尺寸表 · 型號 RELF（法蘭式）
| 尺寸 | H | L |
|---|---|---|
| ½" | 110 | 150 |
| ¾" | 125 | 150 |
| 1" | 125 | 150 |
| 1½" | 155 | 190 |
| 2" | 155 | 190 |
尺寸單位：mm。閥體長度依據材質及耐壓等級略有變化，型錄閥體尺寸僅供參考。

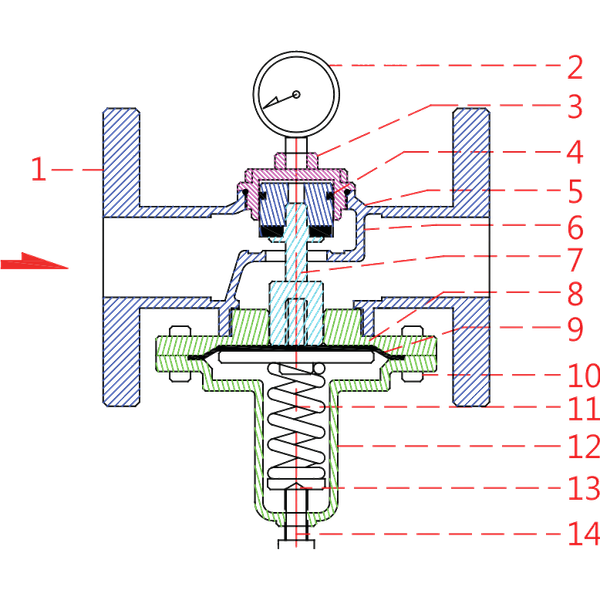

結構 / 材質
| No. | 名稱 | 材質 |
|---|---|---|
| 1 | 閥體 | 316不鏽鋼 |
| 2 | 壓力錶 | 配件（依流體選用） |
| 3 | 上蓋 | 316不鏽鋼 |
| 4 | U型環 | Viton、NBR |
| 5 | 閥門活塞 | 316不鏽鋼 |
| 6 | 閥門墊片 | Viton、NBR |
| 7 | 閥桿 | 316不鏽鋼 |
| 8 | 隔膜座 | 316不鏽鋼 |
| 9 | 隔膜片 | Viton、EPDM |
| 10 | 固定螺絲 | 304不鏽鋼 |
| 11 | 彈簧 | 彈簧鋼 |
| 12 | 彈簧下蓋 | 316不鏽鋼 |
| 13 | 彈簧墊片 | 黃銅 |
| 14 | 調壓螺絲 | 304不鏽鋼 |
