產品特性
- RDT（內牙式）出口側壓力調整範圍：2～5 kgf/cm²／4～9 kgf/cm²
- RDF（法蘭式）出口側壓力調整範圍：2～5 kgf/cm²
- 使用溫度：0℃～60℃
- 使用流體：一般清水
- RDT：壓力錶為選購配件；串聯減壓系統不適用；最高使用壓力／測試壓力：12 kgf/cm² ／ 21 kgf/cm²
- RDF：本產品含壓力錶；最高使用壓力：12 kgf/cm²；閥體測試壓力：21 kgf/cm²；2" 閥下蓋為合成纖維材質（黑殼）

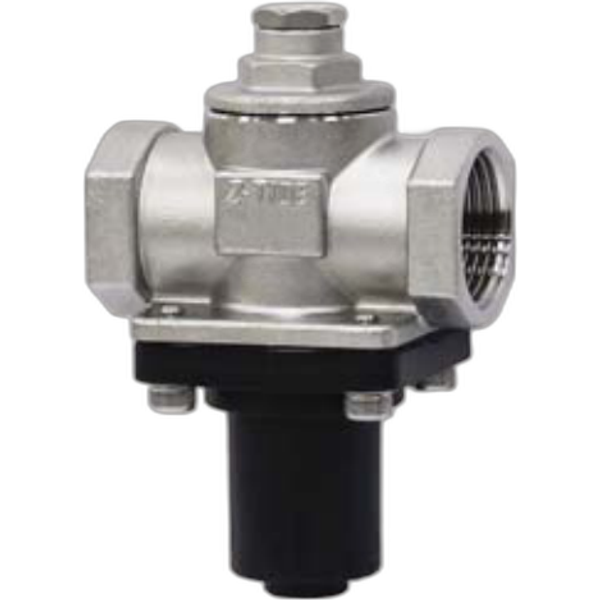

- RDT：圖示為不鏽鋼材質
尺寸表 · 型號 RDT（內牙式）
| 尺寸 | A | L | 最大Cv |
|---|
| ½" | 70 | 60 | 2.5 |
| ¾" | 70 | 70 | 4.0 |
| 1" | 80 | 80 | 6.5 |
| 1¼" | 85 | 90 | 10.0 |
| 1½" | 110 | 110 | 13.0 |
| 2" | 115 | 115 | 17.0 |
| 2½" | 180 | 150 | 28.0 |
尺寸單位：mm。2½" 牙口僅生產砲金銅材質。

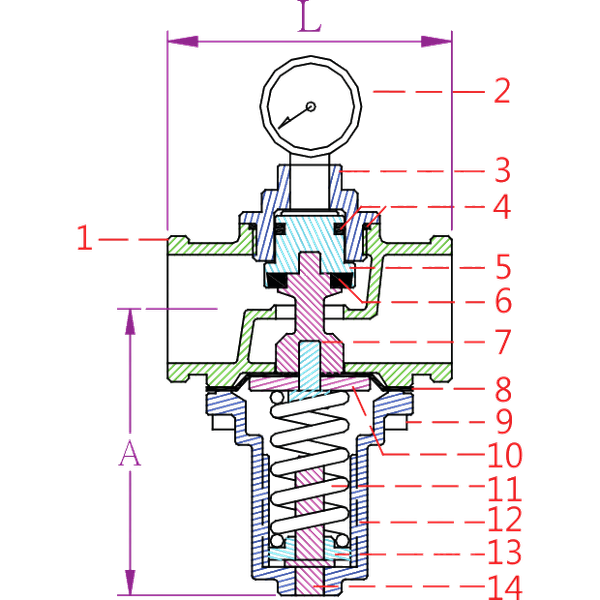

結構材質 · RDT（內牙式）No.1～7（依機身材質分兩款）
| No. | 名稱 | 材質（砲金銅機身款） | 材質（不鏽鋼機身款） |
|---|
| 1 | 閥體 | 砲金銅 | 不鏽鋼 |
| 2 | 壓力錶孔 | - | - |
| 3 | 上蓋 | 砲金銅 | 不鏽鋼 |
| 4 | O型環 | NBR | NBR |
| 5 | 活塞 | 黃銅 | 不鏽鋼 |
| 6 | 閥門墊片 | NBR | NBR |
| 7 | 閥桿 | 黃銅 | 不鏽鋼 |
結構材質 · RDT（內牙式）No.8～14（不分機身材質，共通）
| No. | 名稱 | 材質 |
|---|
| 8 | 隔膜片 | EPDM |
| 9 | 固定螺栓 | 不鏽鋼 |
| 10 | 隔膜固定片 | 鍍鋅鐵 |
| 11 | 調壓彈簧 | 彈簧鋼 |
| 12 | 調壓彈簧蓋 | 合成纖維 |
| 13 | 調壓彈簧定位片 | 黃銅 |
| 14 | 壓力調整螺栓 | 不鏽鋼 |

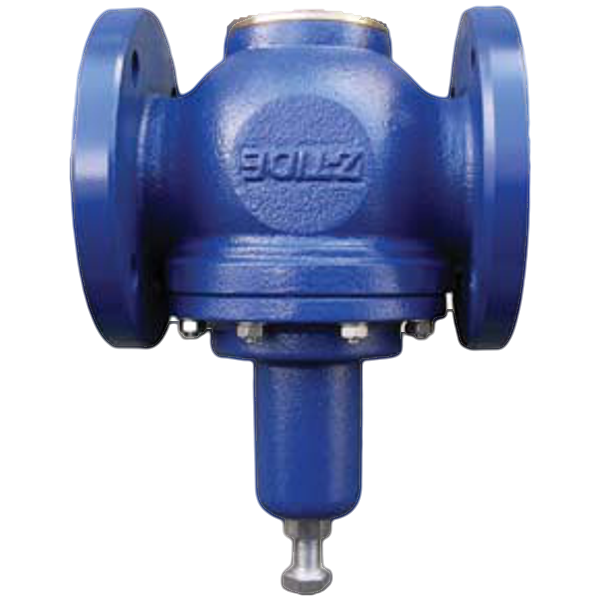

尺寸表 · 型號 RDF（法蘭式）
| 尺寸 | A | L | 最大Cv |
|---|
| 2" | 150 | 190 | 17 |
| 2½" | 165 | 210 | 35 |
| 3" | 200 | 225 | 60 |
| 4" | 220 | 250 | 80 |
尺寸單位：mm。

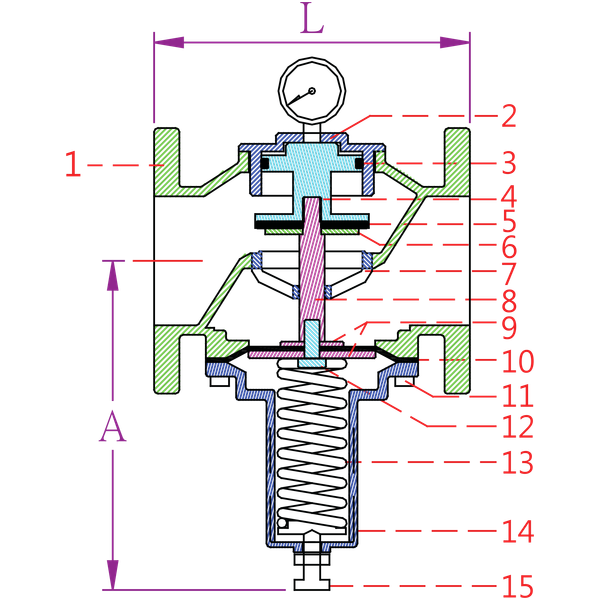

結構材質 · RDF（法蘭式）
| No. | 名稱 | 材質（鑄鐵機身款） | 材質（砲金銅機身款） |
|---|
| 1 | 閥體 | 鑄鐵 | 砲金銅 |
| 2 | 上蓋 | 砲金銅 | 砲金銅 |
| 3 | U型環 | NBR | NBR |
| 4 | 活塞 | 砲金銅 | 砲金銅 |
| 5 | 閥門墊片 | NBR | NBR |
| 6 | 墊片固定板 | 黃銅 | 不鏽鋼 |
| 7 | 閥座 | 砲金銅 | 砲金銅 |
| 8 | 閥桿 | 黃銅 | 黃銅 |
| 9 | 隔膜固定板 | 不鏽鋼 | 不鏽鋼 |
| 10 | 隔膜片 | EPDM | EPDM |
| 11 | 固定螺栓 | 不鏽鋼 | 不鏽鋼 |
| 12 | 隔膜固定螺栓 | 不鏽鋼 | 不鏽鋼 |
| 13 | 調壓彈簧 | 彈簧鋼 | 彈簧鋼 |
| 14 | 下蓋 | 鑄鐵 | 鑄鐵 |
| 15 | 壓力調整螺栓 | 不鏽鋼 | 不鏽鋼 |
閥體長度依據材質及耐壓等級略有變化，型錄閥體尺寸僅供參考。
