PRODUCTS
產品特性
- 低壓損大流量形式
- 含過濾器一體成形
- 適用於大樓串聯減壓系統
- 使用場合：一般淡水流體
- 使用溫度：0℃～60℃
- 出口側壓力調整範圍：1～3 kgf/cm²
- 閥體測試壓力：24 kgf/cm²
- 最高入口使用壓力：16 kgf/cm²
- 前端建議安裝水錘防止器
尺寸表 · 型號 RDST（內牙式）
| 尺寸 | H | L |
|---|---|---|
| ¾" | 131 | 114 |
| 1" | 135 | 137 |
| 1½" | 195 | 165 |
| 2" | 195 | 185 |
尺寸單位：mm。

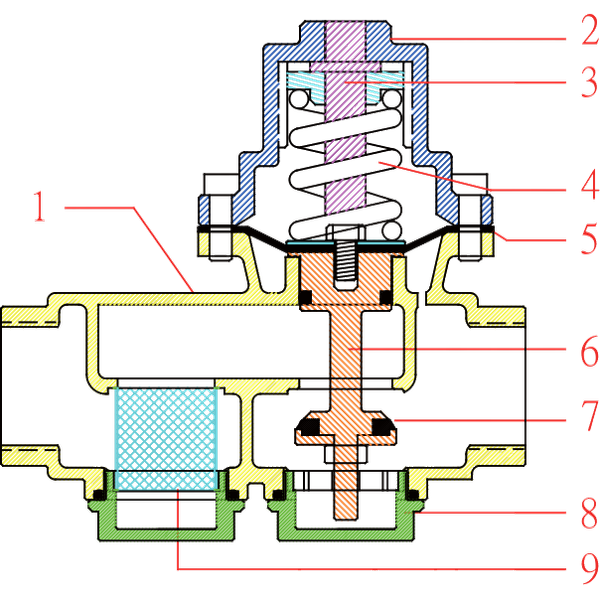

結構 / 材質
| No. | 名稱 | 材質 |
|---|---|---|
| 1 | 閥體 | 砲金銅 |
| 2 | 彈簧蓋 | 強化纖維 |
| 3 | 調壓螺絲組 | 黃銅 |
| 4 | 彈簧 | 不鏽鋼 |
| 5 | 隔膜片 | EPDM |
| 6 | 閥門導桿 | 黃銅 |
| 7 | 閥門墊片 | NBR |
| 8 | 閥蓋 | 砲金銅 |
| 9 | 過濾網 | 不鏽鋼 |
