產品特性
- 出口側壓力調整範圍：1～4 kgf/cm²
- 使用產品入口壓力需 1.0 kgf/cm² 以上
- 安裝於消防中繼泵浦吸入端
- 需水平安裝，控制器朝向上端
- 設置調節鈕，可控制閥門開啟關閉速度
- 控制器直接固定，免控制器導管設計，減少運輸或施工時損壞
- 調壓閥無逆止功能
- 來源管線須安裝消防呼氣閥，可有效避免空氣影響閥門動作
- 安裝於消防中繼泵浦前端，建議與泵浦吸入端保持 2.0 米以上之距離並加裝過濾器
- 使用前務必從旁通流通清理管路，防止異物堵塞
壓力規格
| 法蘭規格 | 閥體測試壓力 | 最高使用壓力 |
|---|---|---|
| JIS-10K | 16 kgf/cm² | 10 kgf/cm² |
| JIS-16K | 24 kgf/cm² | 16 kgf/cm² |
其他法蘭規格依標稱壓力 1.5 倍測試。
尺寸表 · 型號 FFR（法蘭式）
| 尺寸 | L | A |
|---|---|---|
| 2" | 190 | 150 |
| 2½" | 210 | 160 |
| 3" | 225 | 175 |
| 4" | 255 | 185 |
| 5" | 284 | 200 |
| 6" | 320 | 235 |
| 8" | 420 | 255 |
| 10" | 470 | 300 |
尺寸單位：mm。閥體長度依材質及耐壓等級略有變化，型錄閥體尺寸僅供參考。

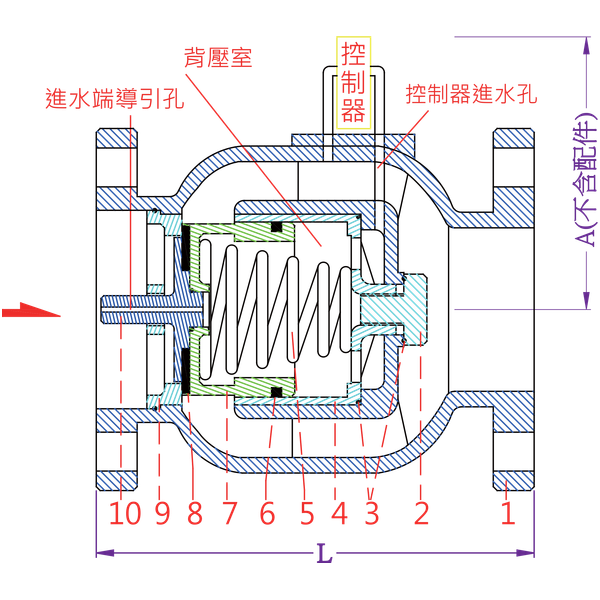

結構 / 材質
| No. | 名稱 | 材質 | ||
|---|---|---|---|---|
| 1 | 閥體 | 鑄鐵 | 石墨鑄鐵 | 不鏽鋼 |
| 2 | 活塞缸固定螺栓 | 鑄鐵 | 石墨鑄鐵 | 不鏽鋼 |
| 3 | O型環 | NBR | NBR | NBR |
| 4 | 活塞缸 | 砲金銅 | 砲金銅 | 不鏽鋼 |
| 5 | 彈簧 | 不鏽鋼 | 不鏽鋼 | 不鏽鋼 |
| 6 | U型環 | NBR | NBR | NBR |
| 7 | 活塞閥門 | 砲金銅 | 砲金銅 | 不鏽鋼 |
| 8 | 止水墊片 | NBR | NBR | NBR |
| 9 | 閥座 | 砲金銅 | 砲金銅 | 不鏽鋼 |
| 10 | 閥門導桿 | 砲金銅 | 砲金銅 | 不鏽鋼 |
背壓室導水孔（進水端導引孔）。
