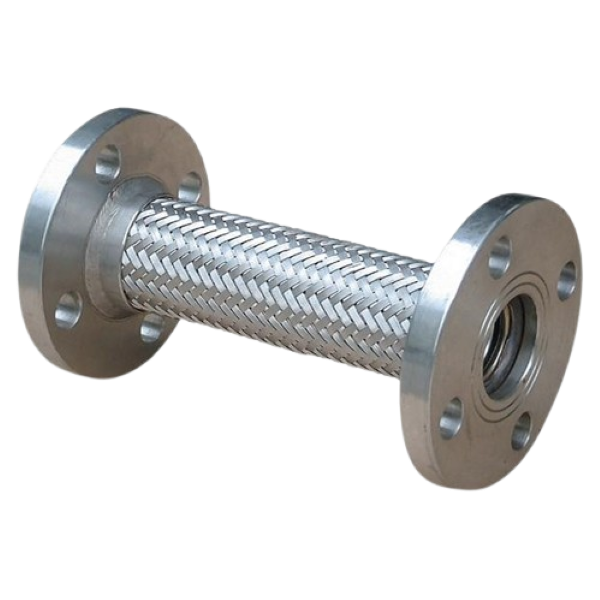

- JF-600／JF-600H
規格表 · JF-600（單層）
| 口徑 in | mm | 總長 mm | 標示吋 | O.D. mm | 鋼板厚 | 網層 | 橫向位移 | 振動位移 | PSI | Kg/cm² |
|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 15 | 200 | 8" | 18.1 | 0.3 | 1 | 40 | 15 | 300 | 20 |
| 3/4" | 20 | 200 | 8" | 25.2 | 0.3 | 1 | 40 | 15 | 300 | 20 |
| 1" | 25 | 200 | 8" | 34.0 | 0.3 | 1 | 38 | 15 | 300 | 20 |
| 1-1/4" | 32 | 200 | 8" | 45.0 | 0.3 | 1 | 36 | 15 | 300 | 20 |
| 1-1/2" | 40 | 200 | 8" | 55.0 | 0.3 | 1 | 30 | 15 | 300 | 20 |
| 2" | 50 | 230 | 9" | 71.0 | 0.3 | 1 | 28 | 15 | 300 | 20 |
| 2-1/2" | 65 | 230 | 9" | 86.5 | 0.4 | 1 | 25 | 15 | 225 | 15 |
| 3" | 80 | 230 | 9" | 101.0 | 0.4 | 1 | 25 | 15 | 150 | 10 |
| 4" | 100 | 230 | 9" | 127.0 | 0.4 | 1 | 25 | 15 | 150 | 10 |
| 5" | 125 | 280 | 11" | 154.0 | 0.5 | 1 | 25 | 15 | 150 | 10 |
| 6" | 150 | 280 | 11" | 181.0 | 0.5 | 1 | 20 | 15 | 150 | 10 |
| 8" | 200 | 300 | 12" | 233.5 | 0.6 | 1 | 20 | 10 | 150 | 10 |
| 10" | 250 | 330 | 13" | 285.5 | 0.8 | 1 | 15 | 10 | 150 | 10 |
| 12" | 300 | 350 | 14" | 337.0 | 0.8 | BX1 | 15 | 10 | 150 | 10 |
| 14" | 350 | 350 | 14" | 416.6 | 1.0 | BX1 | 12 | 10 | 100 | 7 |
規格表 · JF-600H（雙層加強）
| 口徑 in | mm | 總長 mm | 標示吋 | O.D. mm | 鋼板厚 | 網層 | 橫向位移 | 振動位移 | PSI | Kg/cm² |
|---|---|---|---|---|---|---|---|---|---|---|
| 2-1/2" | 65 | 230 | 9" | 86.5 | 0.4 | 2 | 25 | 12 | 300 | 20 |
| 3" | 80 | 230 | 9" | 101.0 | 0.4 | 2 | 25 | 12 | 300 | 20 |
| 4" | 100 | 230 | 9" | 127.0 | 0.4 | 2 | 16 | 8 | 300 | 20 |
| 5" | 125 | 280 | 11" | 154.0 | 0.5 | 2 | 15 | 8 | 300 | 20 |
| 6" | 150 | 280 | 11" | 181.0 | 0.5 | 2 | 13 | 6 | 300 | 20 |
| 8" | 200 | 300 | 12" | 233.5 | 0.6 | 2 | 12 | 6 | 300 | 20 |
| 10" | 250 | 330 | 13" | 285.5 | 0.8 | 2 | 11 | 5 | 300 | 20 |
| 12" | 300 | 350 | 14" | 337.0 | 0.8 | 2 | 10 | 5 | 300 | 20 |
單位：mm（壓力欄除外）
結構 / 材質
| 項次 | 元件名稱 | 材質 | 可選用材質 |
|---|---|---|---|
| 1 | 伸縮囊 Bellows | SUS-304 | SUS-316、SUS-316L |
| 2 | 法蘭 Flange | SS-400(SS-41) | SUS-304、SUS-316 |
| 3 | 鋼絲網 Braids | SUS-304 | — |
| 4 | 套環 Seal Ring | SUS-304 | — |
| 5 | 端管 Tube End | SUS-304 | PT、NPT |
| 6 | 套筒 Cover | Rubber | — |
法蘭標準規格：JIS-10Kg，可另選用 JIS(5／16／20Kg)、DIN(PN-10／16／25) 或 ANSI(150Lb／300Lb)。
