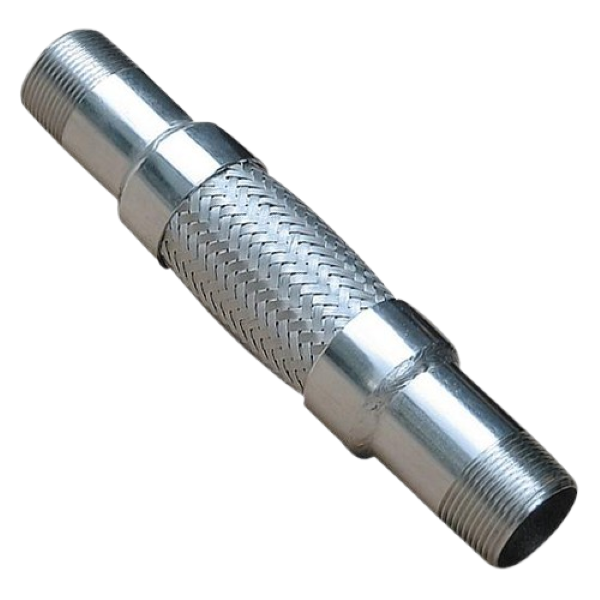

- JF-500T
規格表
| 口徑 in | mm | 總長 mm | 標示吋 | O.D. mm | 鋼板厚 | 網層 | 橫向位移 | 振動位移 | PSI | Kg/cm² |
|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 15 | 250 | 10" | 18.1 | 0.3 | 1 | 38 | 15 | 300 | 20 |
| 3/4" | 20 | 250 | 10" | 25.2 | 0.3 | 1 | 32 | 15 | 300 | 20 |
| 1" | 25 | 250 | 10" | 34.0 | 0.3 | 1 | 32 | 15 | 300 | 20 |
| 1-1/4" | 32 | 250 | 10" | 45.0 | 0.3 | 1 | 30 | 15 | 300 | 20 |
| 1-1/2" | 40 | 300 | 12" | 55.0 | 0.3 | 1 | 28 | 15 | 300 | 20 |
| 2" | 50 | 300 | 12" | 71.0 | 0.3 | 1 | 30 | 15 | 300 | 20 |
| 2-1/2" | 65 | 350 | 14" | 86.5 | 0.4 | 1 | 29 | 15 | 225 | 15 |
| 3" | 80 | 350 | 14" | 101.0 | 0.4 | 1 | 24 | 15 | 150 | 10 |
| 4" | 100 | 350 | 14" | 127.0 | 0.4 | 1 | 20 | 15 | 150 | 10 |
單位：mm（壓力欄除外）
結構 / 材質
| 項次 | 元件名稱 | 材質 | 可選用材質 |
|---|---|---|---|
| 1 | 伸縮囊 Bellows | SUS-304 | SUS-316、SUS-316L |
| 2 | 法蘭 Flange | SS-400(SS-41) | SUS-304、SUS-316 |
| 3 | 鋼絲網 Braids | SUS-304 | — |
| 4 | 套環 Seal Ring | SUS-304 | — |
| 5 | 端管 Tube End | SUS-304 | PT、NPT |
| 6 | 套筒 Cover | Rubber | — |
法蘭標準規格：JIS-10Kg，可另選用 JIS(5／16／20Kg)、DIN(PN-10／16／25) 或 ANSI(150Lb／300Lb)。
