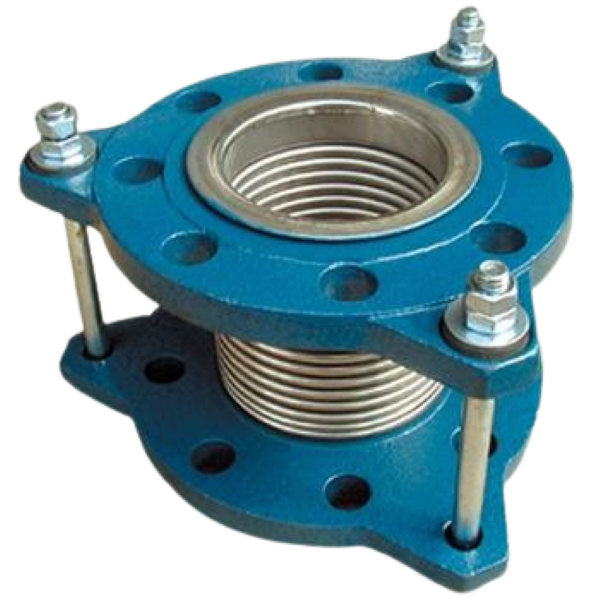

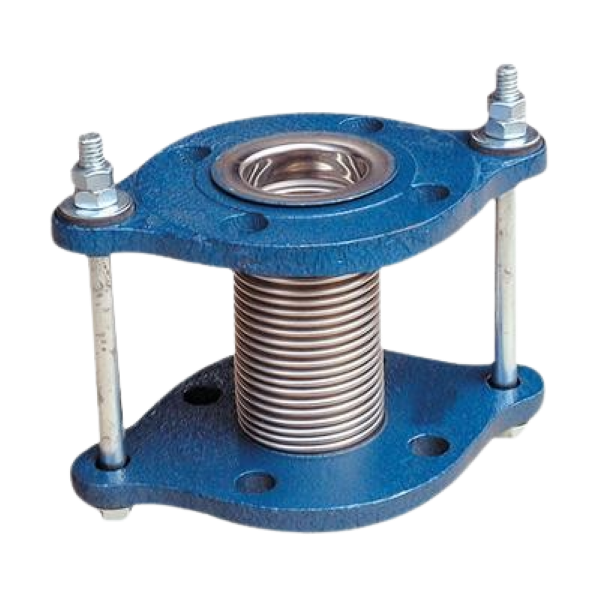

- JF-500/JF-500H
規格表 · JF-500(標準壓)
工作壓力 150 PSI / 測試壓力 225 PSI
| 口徑 in | mm | 總長 | I.D. | O.D. | 有效長 | 山數 | Ply | 有效面積 cm² | 彈性 Kg/mm | 軸向 ΔX | 橫向 ΔY | 角度 Θ° | 拉桿數 | PSI |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1" | 25 | 100 | 28.3 | 36.0 | 72 | 6 | 1 | 8.1 | 27.8 | ±5 | ±3 | ±5 | 1/2"×2 | 150 |
| 1-1/4" | 32 | 150 | 38.2 | 48.0 | 118 | 22 | 1 | 14.6 | 9.4 | ±15 | ±15 | ±13 | 1/2"×2 | 150 |
| 1-1/2" | 40 | 150 | 42.8 | 55.5 | 118 | 21 | 1 | 19.0 | 5.2 | ±15 | ±15 | ±12 | 1/2"×2 | 150 |
| 2" | 50 | 150 | 55.9 | 73.0 | 118 | 20 | 1 | 31.1 | 11.4 | ±15 | ±15 | ±8 | 1/2"×2 | 150 |
| 2-1/2" | 65 | 150 | 70.0 | 88.0 | 114 | 19 | 1 | 49.0 | 8.0 | ±15 | ±14 | ±6 | 1/2"×2 | 150 |
| 3" | 80 | 150 | 83.0 | 103.0 | 114 | 18 | 1 | 67.9 | 7.3 | ±15 | ±12 | ±5 | 1/2"×2 | 150 |
| 4" | 100 | 150 | 106.0 | 130.5 | 114 | 14 | 1 | 109.4 | 13.4 | ±15 | ±10 | ±5 | 1/2"×2 | 150 |
| 5" | 125 | 150 | 133.2 | 160.0 | 110 | 12 | 1 | 168.8 | 14.0 | ±15 | ±8 | ±5 | 5/8"×2 | 150 |
| 6" | 150 | 150 | 158.0 | 187.0 | 106 | 11 | 1 | 233.7 | 14.3 | ±15 | ±6 | ±5 | 5/8"×3 | 150 |
| 8" | 200 | 200 | 215.8 | 245.4 | 156 | 15 | 1 | 422.4 | 44.2 | ±15 | ±8 | ±5 | 5/8"×3 | 150 |
| 10" | 250 | 200 | 273.2 | 305.9 | 152 | 13 | 1 | 655.1 | 68.6 | ±15 | ±6 | ±5 | 5/8"×4 | 150 |
| 12" | 300 | 200 | 324.1 | 359.7 | 152 | 12 | 1 | 910.9 | 74.1 | ±15 | ±5 | ±5 | 3/4"×4 | 150 |
| 14" | 350 | 230 | 355.6 | 394.0 | 178 | 11 | 2 | 1103.3 | 79.7 | ±15 | ±3 | ±5 | 7/8"×4 | 150 |
| 16" | 400 | 230 | 406.3 | 461.4 | 174 | 9 | 2 | 1478.3 | 46.8 | ±15 | ±3 | ±5 | 1"×4 | 150 |
| 18" | 450 | 230 | 457.2 | 512.2 | 170 | 9 | 2 | 1845.2 | 53.9 | ±15 | ±3 | ±4 | 1"×4 | 150 |
| 20" | 500 | 230 | 507.8 | 563.0 | 170 | 9 | 2 | 2251.4 | 58.1 | ±15 | ±3 | ±3 | 1"×4 | 150 |
| 24" | 600 | 230 | 604.0 | 680.0 | 166 | 7 | 2 | 3237.1 | 136.8 | +5~-25 | ±3 | ±3 | 1"×4 | 150 |
規格表 · JF-500H(高壓)
工作壓力 300 PSI / 測試壓力 450 PSI
| 口徑 in | mm | 總長 | I.D. | O.D. | 有效長 | 山數 | Ply | 有效面積 cm² | 彈性 Kg/mm | 軸向 ΔX | 橫向 ΔY | 角度 Θ° | 拉桿數 | PSI |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1-1/2" | 40 | 150 | 42.8 | 55.5 | 118 | 21 | 1 | 19.0 | 5.2 | ±15 | ±15 | ±12 | 1/2"×2 | 300 |
| 2" | 50 | 150 | 55.9 | 70.0 | 118 | 22 | 1 | 31.1 | 11.4 | ±15 | ±15 | ±8 | 1/2"×2 | 300 |
| 2-1/2" | 65 | 150 | 68.6 | 88.8 | 114 | 19 | 2 | 48.7 | 12.5 | ±15 | ±14 | ±6 | 1/2"×2 | 300 |
| 3" | 80 | 150 | 81.4 | 103.8 | 110 | 18 | 2 | 67.4 | 11.5 | ±15 | ±12 | ±5 | 1/2"×2 | 300 |
| 4" | 100 | 150 | 104.2 | 131.0 | 106 | 14 | 2 | 108.6 | 21.6 | ±15 | ±10 | ±5 | 1/2"×3 | 300 |
| 5" | 125 | 150 | 131.3 | 161.0 | 106 | 12 | 2 | 167.8 | 22.8 | ±15 | ±8 | ±5 | 5/8"×3 | 300 |
| 6" | 150 | 150 | 155.8 | 188.0 | 102 | 11 | 2 | 232.1 | 23.0 | ±15 | ±6 | ±5 | 5/8"×3 | 300 |
| 8" | 200 | 200 | 213.5 | 249.6 | 148 | 15 | 2 | 421.1 | 47.0 | ±15 | ±8 | ±5 | 3/4"×4 | 300 |
| 10" | 250 | 200 | 273.2 | 306.0 | 146 | 13 | 2 | 658.7 | 89.8 | ±15 | ±6 | ±5 | 3/4"×4 | 300 |
| 12" | 300 | 200 | 324.1 | 358.0 | 140 | 12 | 2 | 913.5 | 103.4 | ±15 | ±5 | ±5 | 3/4"×4 | 300 |
| 14" | 350 | 230 | 355.6 | 395.6 | 162 | 11 | 3 | 1108.0 | 120.1 | ±15 | ±3 | ±5 | 1"×4 | 300 |
| 16" | 400 | 270 | 406.3 | 463.0 | 194 | 9 | 3 | 1483.8 | 83.7 | ±15 | ±3 | ±5 | 1"×4 | 300 |
| 18" | 450 | 270 | 457.2 | 513.8 | 190 | 9 | 3 | 1851.3 | 94.7 | ±15 | ±3 | ±4 | 1"×4 | 300 |
| 20" | 500 | 270 | 507.8 | 564.6 | 186 | 9 | 3 | 2258.1 | 104.3 | ±15 | ±3 | ±3 | 1-1/8"×4 | 300 |
| 24" | 600 | 270 | 604.0 | 683.2 | 178 | 7 | 3 | 3253.3 | 531.6 | +5~-25 | ±3 | ±3 | 1-1/8"×4 | 300 |
單位:mm(壓力欄除外)
結構 / 材質
| 項次 | 元件名稱 | 材質 | 可選用材質 |
|---|---|---|---|
| 1 | 伸縮囊 Bellows | SUS-304 | SUS-316、SUS-316L |
| 2 | 法蘭 Flange | FCD-40 | SS-400、SUS-304、SUS-316 |
| 3 | 設限拉桿 Tie Rods | S-25C | SUS-304 |
| 4 | 襯墊 Gasket | Rubber | — |
法蘭標準規格
- 法蘭標準規格:JF-500=JIS-10Kg/JF-500H=JIS-16Kg
- 法蘭規格可更換為 BS、DIN(PN-10、PN-16) 或 ANSI(ANSI-150Lb、ANSI-3000Lb)
- 上列法蘭規格更換時,法蘭厚度與 JIS-10Kg 相同
- 型號末端加註 "N" 代表無設限拉桿(The end remark "N" is without tie rods)
