零件材質
| 零件PART | 材質MATERIAL |
|---|---|
| 閥體 Body | Ductile Iron |
| 閥蓋 Cap | Ductile Iron |
| 閥盤 Disc | Bronze/Ductile Iron |
| 閥桿 Stem | Stainless Steel |
| 閥座 Disc seat | PTFE |
| 手輪 Handwheel | PLASTIC(ABS) |
| 手輪開度圈數 2-1/2"~6" | 可轉8圈 |
| 手輪開度圈數 8"~12" | 可轉12圈 |
| 壓力測頭 | G 1/4 BRASS EPDM 自動密封 |
最高工作壓力
| 最高工作壓力 Max.working pressure | 16BAR |
| 閥體測試 Body test(HYD.) | 24BAR |
| 閥座測試 Seat test(AIR) | 17.6 BAR |
| 工作溫度範圍 Working temp. range | -10°C~120°C |

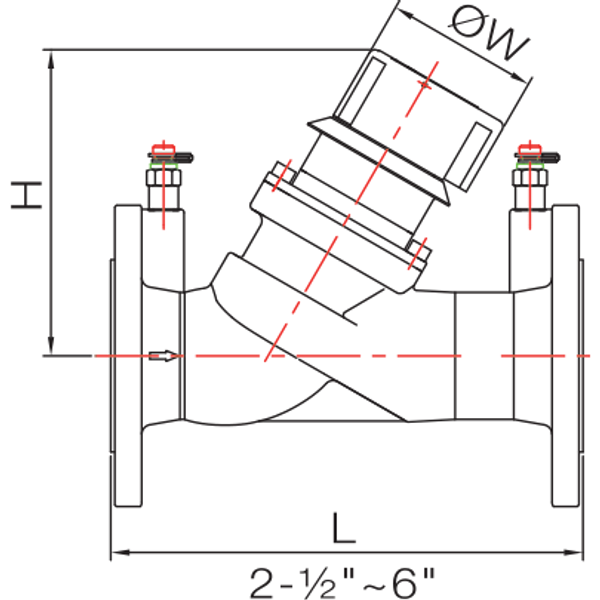

尺寸表
| 尺寸 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
|---|---|---|---|---|---|---|---|---|
| DN | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| H | 188 | 205 | 237 | 292 | 292.5 | 518 | 522 | 555 |
| ØW | 110 | 110 | 110 | 160 | 160 | 300 | 300 | 300 |
單位:mm(±2mm)
