零件材質
| 零件PART | 材質MATERIAL |
|---|---|
| 閥體 Body | Bronze |
| 閥蓋 Cap | Bronze |
| 閥盤 Disc | Bronze |
| 閥桿 Stem | Brass |
| 閥座 Disc seat | PTFE |
| 手輪 Handwheel | PLASTIC(ABS) |
| 手輪開度圈數 3/4"~1" | 可轉7圈 |
| 手輪開度圈數 1-1/4"~2" | 可轉10圈 |
| 壓力測頭 | G 1/4 BRASS EPDM 自動密封 |
最高工作壓力
| 最高工作壓力 Max.working pressure | 25BAR |
| 閥體測試 Body test(HYD.) | 37.5BAR |
| 閥座測試 Seat test(AIR) | 6 BAR |
| 工作溫度範圍 Working temp. range | -10°C~120°C |

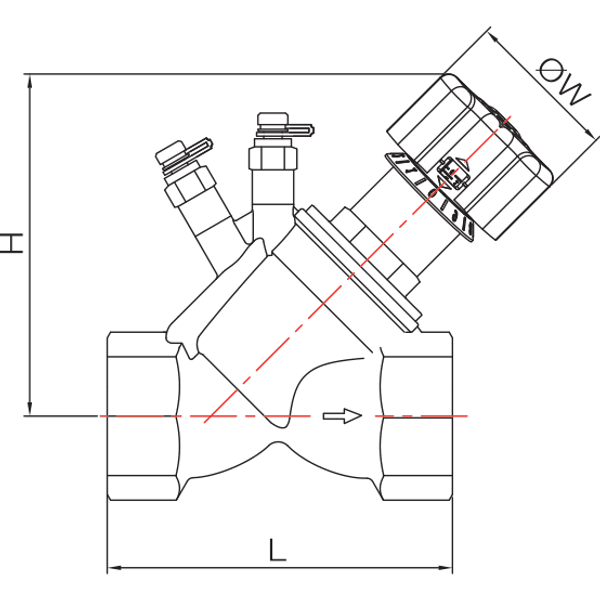

尺寸表
| 尺寸 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|
| DN | 20 | 25 | 32 | 40 | 50 |
| L | 84 | 97.5 | 110 | 120 | 150 |
| H | 124 | 128.5 | 140 | 140 | 150 |
| ØW | 70 | 70 | 70 | 70 | 70 |
單位:mm(±2mm)
