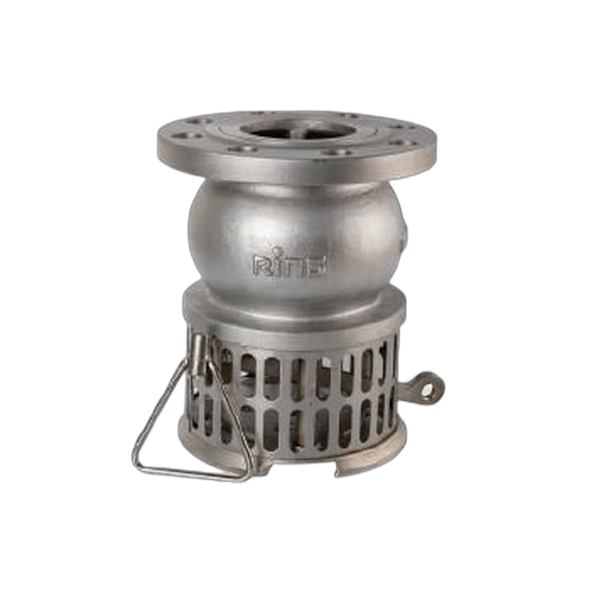

- 【東光】(法蘭口)R-932不銹鋼拉柄式底閥
JIS-10K
零件材質
| 零件PART | 材質MATERIAL |
|---|---|
| 閥體 Body | Stainless Steel |
| 閥蓋 Stem | Stainless Steel |
| 彈簧 Spring | Stainless Steel |
| 閥座 Disc Seat | EPDM(OPTION:NBR) |
| 閥盤 Disc | Stainless Steel |
最高工作壓力
| 80°C以下靜流水 / 80°C Under shock water | 10 kgf/cm² |
| 閥體測試 / Body test | 15 kgf/cm² |
| 閥座測試 / Seat test | 11 kgf/cm² |

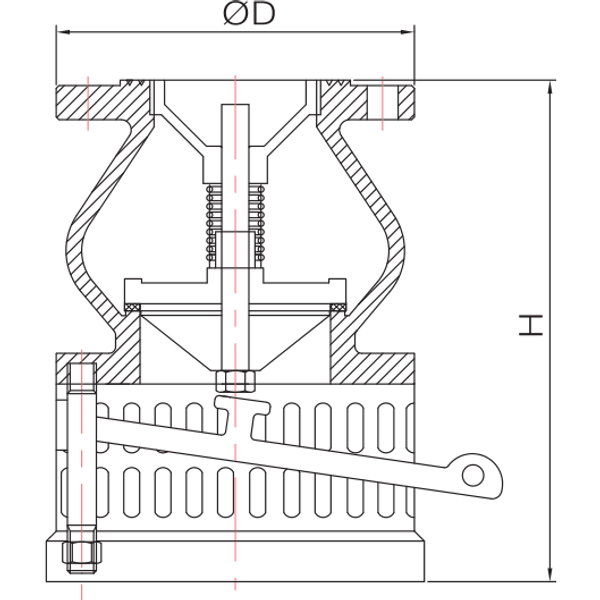

尺寸表
| 尺寸 | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
|---|---|---|---|---|---|---|---|---|---|
| H | 215 | 216 | 215 | 235 | 267 | 277 | 392 | 446 | 520 |
| ØD | 155 | 175 | 185 | 210 | 250 | 280 | 330 | 400 | 445 |
單位:mm(±2mm)
註：固溶化熱處理CNS4000 G3092。註：產品不含鍊條。
