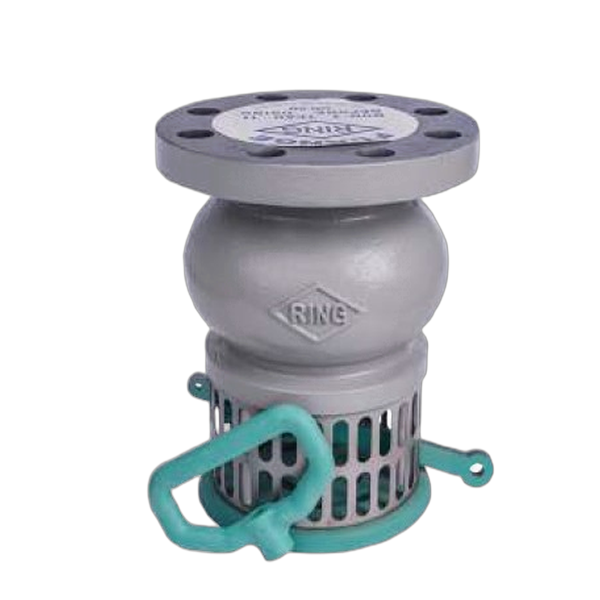

- 【東光】(法蘭口)R-832延性鑄鐵拉柄式底閥
JIS-16K
零件材質
| 零件PART | 材質MATERIAL |
|---|---|
| 閥體 Body | FCD450 |
| 閥盤 Disc | YBsC3(2"~3") / FCD450(4"~8") |
| 閥座環 Body seat ring | BC1 |
| 閥桿 Stem | ASTM C36000 B16 |
| 洗桿 Washer bar | Nylon(2"~4") / FCD450(5"~8") |
| 底盤 Botton cover | Nylon(2"~6") / FCD450(8") |
最高工作壓力
| 工作壓力 / Working pressure | 16 kgf/cm² |
| 閥體測試 / Shell test | 24 kgf/cm² (HYD.) |
| 閥座測試 / Seat test | 18 kgf/cm² (HYD.) |

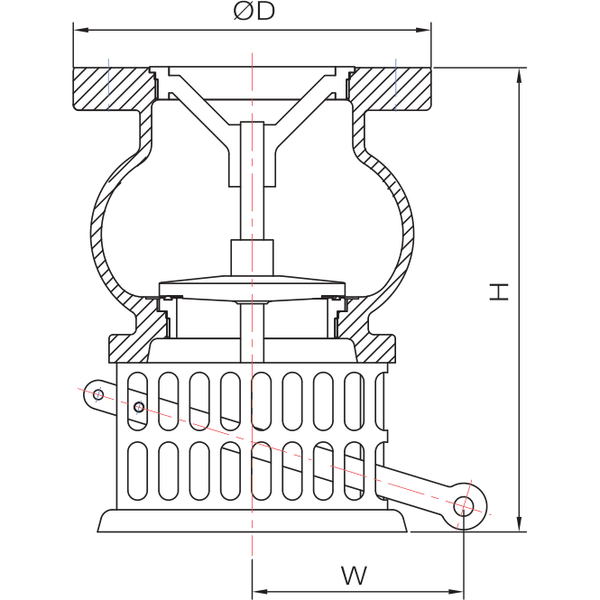

尺寸表
| 尺寸 | 2 | 2½ | 3 | 4 | 5 | 6 | 8 |
|---|---|---|---|---|---|---|---|
| W | 95 | 96 | 110 | 113 | 142 | 160 | 198 |
| H | 210 | 200 | 240 | 255 | 270 | 285 | 399 |
| ØD | - | 175 | 200 | 225 | 270 | 305 | 350 |
單位:mm(±2mm)
註：產品不含鍊條。
