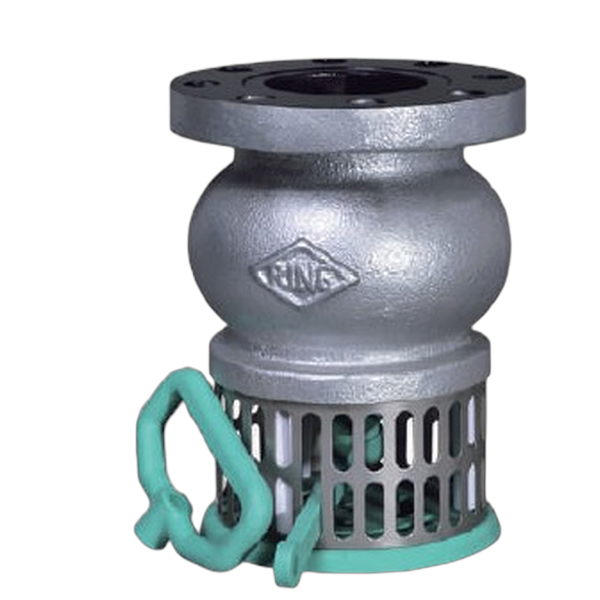

- 【東光】(法蘭口)R-032鑄鐵拉柄式底閥
零件材質
| 零件PART | 材質MATERIAL |
|---|---|
| 閥體 Body | Cast Iron |
| 閥盤 Disc | Cast Brass(2"~3") / Ductile Iron(4"~12") |
| 閥座 Body Seat | Cast Bronze(BC1) |
| 閥座環 Seat Ring | NBR |
| 閥桿 Stem | Brass |
| 洗桿 Washer Lever | Nylon(2"~4") / Ductile Iron(5"~12") |
| 過濾網 Screen | Stainless Steel(304) |
| 底盤 Plate | Nylon(2"~6") / Ductile Iron(8"~12") |
最高工作壓力
| 80°C 以下脈動水 / 80°C Under shock water. | 10 kgf/cm² |
| 閥體測試 / Body test | 21 kgf/cm² (HYD.) |
| 閥座測試 / Seat test | 15.4 kgf/cm² (HYD.) |

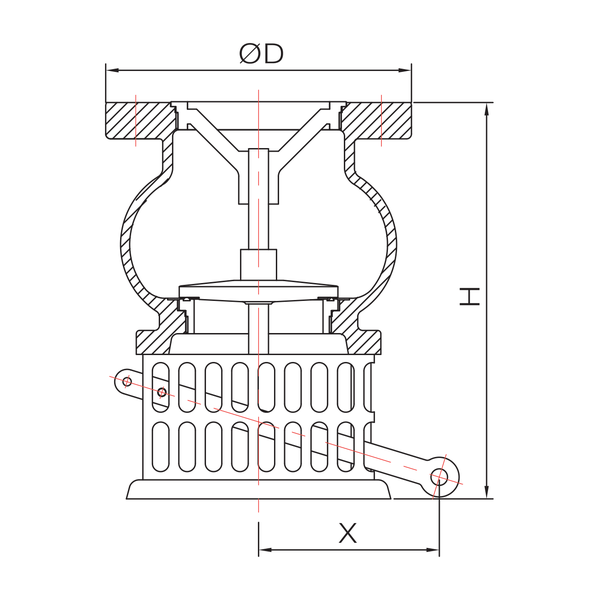

尺寸表
| 尺寸 | 2 | 2½ | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
|---|---|---|---|---|---|---|---|---|---|
| H | 205 | 200 | 240 | 255 | 270 | 285 | 395 | 420 | 475 |
| ØD | -- | 175 | 185 | 210 | 250 | 280 | 330 | 400 | 445 |
| X | 95 | 96 | 110 | 113 | 142 | 160 | 198 | 236 | 260 |
單位:mm(±2mm)
註：產品不含鍊條。 *2"為牙口。
