JIS-10K
零件材質
| 零件PART | 材質MATERIAL |
|---|---|
| 閥體 Body | A351-CF8 |
| 閥蓋 Bonnet | A351-CF8 |
| 閥桿 Stem | SUS304 |
| 閥盤 Disc | A351-CF8 |
| 墊片 Gasket | PTFE |
| 格蘭 Gland | A351-CF8 |
| 迫緊 Packing | PTFE |
| 手輪 Handwheel | Cast Iron |
最高工作壓力
| 閥體測試 / Body test (HYD.) | 請參閱溫度/壓力基準表 |

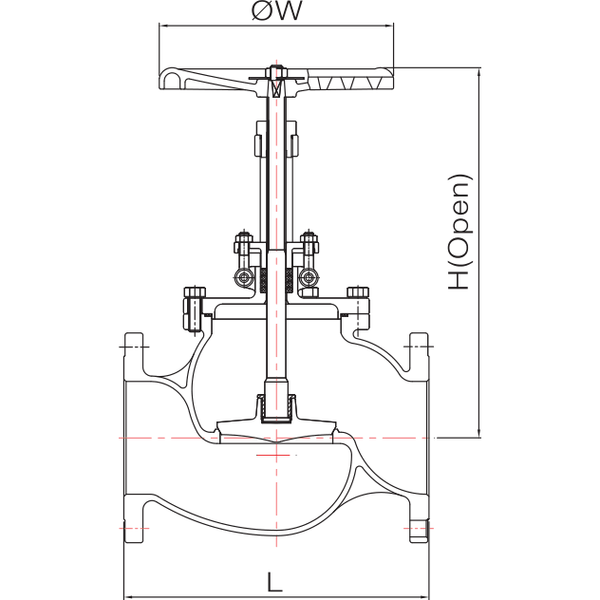

尺寸表
| 尺寸 | 1/2 | 3/4 | 1 | 1 1/2 | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 108 | 117 | 127 | 165 | 203 | 216 | 241 | 292 | 356 | 406 | 495 | 622 | 698 |
| H | 190 | 195 | 208 | 260 | 275 | 320 | 360 | 415 | 510 | 535 | 600 | 718 | 760 |
| ØW | 100 | 100 | 125 | 140 | 170 | 170 | 190 | 220 | 290 | 350 | 400 | 500 | 500 |
單位:mm(±2mm)
註：固溶化熱處理CNS4000 G3092。註：閥座可加焊STELLITE(司太立合金)耐磨料。
