零件材質
| 零件PART | 材質MATERIAL |
|---|---|
| 閥體 Body | CF8M |
| 閥蓋 Bonnet | CF8M |
| 閥桿 Stem | SUS316 |
| 閥盤 Disc | CF8M |
| 迫緊螺帽 P.N. | CF8 |
| 迫緊 Packing | PTFE |
| 手輪 Handwheel | CF8 |
最高工作壓力
| 120°C 以下水、油、氣 / 120°C below. water oil gas. | 300W.O.G(PSI) |
| 閥體測試 / Body test | 450PSI |
| 閥座測試 / Seat test | 330PSI |
| 工作溫度範圍 / Working temp. range | 180°C以下靜流水 |

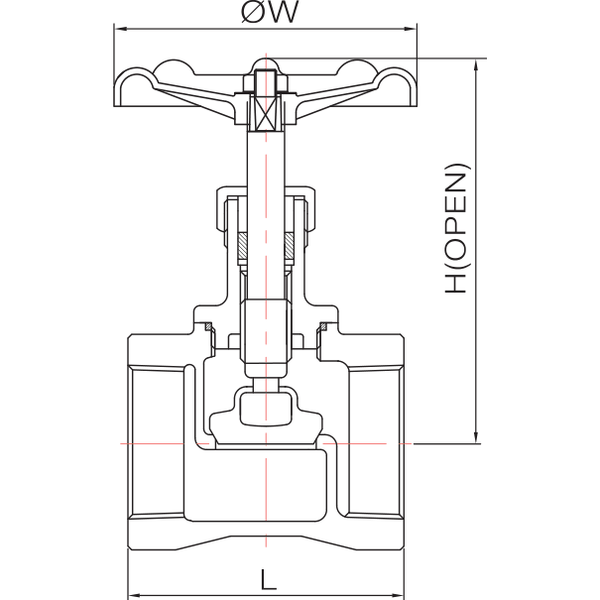

尺寸表
| 尺寸 | ½ | ¾ | 1 | 1¼ | 1½ | 2 |
|---|---|---|---|---|---|---|
| L | 52 | 60 | 72 | 80 | 91 | 101 |
| H | 89 | 97 | 107 | 125 | 140 | 165 |
| ØW | 61 | 61 | 77 | 83 | 83 | 94 |
單位:mm(±2mm)
註：固溶化熱處理CNS4000 G3092。
