零件材質
| 零件PART | 材質MATERIAL |
|---|---|
| 異徑三通 Tee Red | Stainless Steel |
| 球塞閥 Ball | Stainless Steel |
| Y型過濾器 Y-Str | Stainless Steel |
| 減壓閥 Red | Stainless Steel |
| 快速接頭 Q-Cou | Stainless Steel |
| 不鏽鋼管 Pipe | Stainless Steel |
| 彎管 Elbow | Stainless Steel |
最高工作壓力
| 入口最高工作壓力 Max.working pressure | 10 kgf/cm² |
| 閥體測試 (水壓) | 15 kgf/cm² |
| 工作溫度範圍 Working temp. range | 0°C~80°C |
| 出口調壓範圍 Exit side pressure range | 2~4 kgf/cm² |

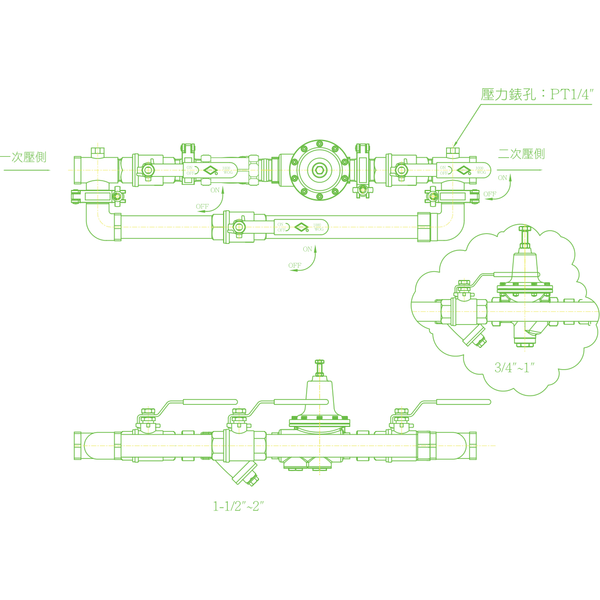

尺寸表
| 尺寸 | 3/4 | 1 | 1 1/2 | 2 |
|---|---|---|---|---|
| L | 520 | 582 | 820 | 914 |
| C | 80 | 85 | 119 | 135 |
單位:mm(±2mm)
註：1.注意清管以免異物造成減壓閥橡膠隔膜破洞損壞.
2.壓力錶為選配.
3.二段減壓以上適用,可客製化組裝款式
4.可選配閘閥型為538SA
5.請提供昇位圖
6.產品使用請依網站中之問題與下載內之相關文件減壓閥組安裝說明
7.使用NSF認證潤滑劑
1-1/2"~2"(減壓閥內含濾網,可選配Y型過濾器)
