零件材質
| 零件PART | 材質MATERIAL |
|---|---|
| 閥體 Body | Cast Iron |
| 閥座 Seat | Bronze |
| 閥座墊片 Seat Ring | NBR |
| 活塞閥門 Piston | Bronze |
| 彈簧 Spring | Stainless Steel |
| 活塞缸 Piston Cover | Bronze |
| 導桿 Piston Guide | Bronze |
最高工作壓力
| 最高工作壓力 Max.working pressure (059) | 10 kgf/cm² |
| 閥體測試 Body test(HYD.) (059) | 15 kgf/cm² |
| 工作溫度範圍 Working temp. range | 0°C~60°C |
| 出口調壓範圍 Entrance pressure range | 1~7 or 2~10 or 4~12 kgf/cm² |

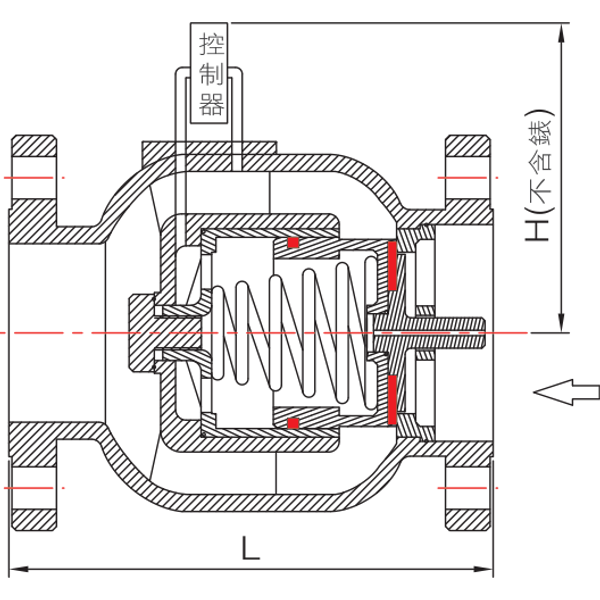

尺寸表
| 尺寸 | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
|---|---|---|---|---|---|---|---|---|---|
| L | 190 | 211 | 225 | 250 | 280 | 312 | 420 | 470 | 535 |
| D | 130 | 140 | 155 | 165 | 180 | 215 | 235 | 280 | 310 |
單位:mm(±2mm)
註：尺寸標示為不鏽鋼10K
註：閥體長度依據材質及壓力等級略有變化
本表為059(10K)材質等級資料，適用FIG.059。
