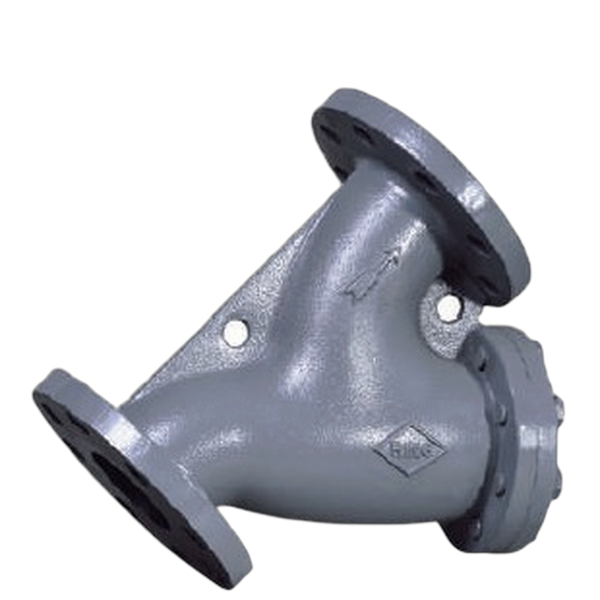

- 【東光】(法蘭口)R-803延性鑄鐵Y型過濾器
JIS-16K
零件材質
| 零件PART | 材質MATERIAL |
|---|---|
| 閥體 Body | Ductile Iron |
| 閥蓋 Cover | Ductile Iron |
| 過濾網 Screen | Stainless Steel |
| 堵頭 Drain Plug | Ductile Iron |
| 墊片 Gasket | Non-Asbestos |
最高工作壓力
| 120°C 以下靜流水 / 120°C Under non shock water. | 22 kgf/cm² |
| 閥體測試 / Body test | 24 kgf/cm² (HYD.) |

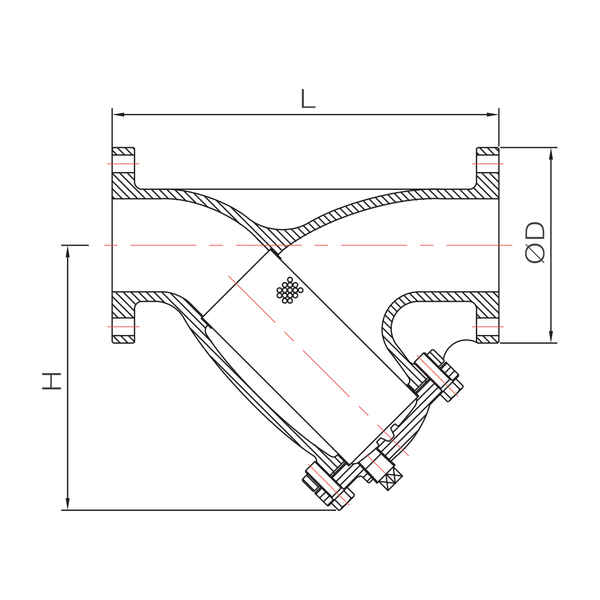

尺寸表
| 尺寸 | 2 | 2½ | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
|---|---|---|---|---|---|---|---|---|---|
| L | 250 | 285 | 315 | 370 | 420 | 490 | 570 | 680 | 800 |
| H | 170 | 200 | 245 | 270 | 313 | 353 | 484 | 532 | 605 |
| ØD | 155 | 175 | 200 | 225 | 270 | 305 | 350 | 430 | 480 |
單位:mm(±2mm)
註：1. 14"以上為特規訂製品。 2. 本體採用EPOXY塗裝。 3. 墊片(Gasket)屬環保材質不建議重複使用。
