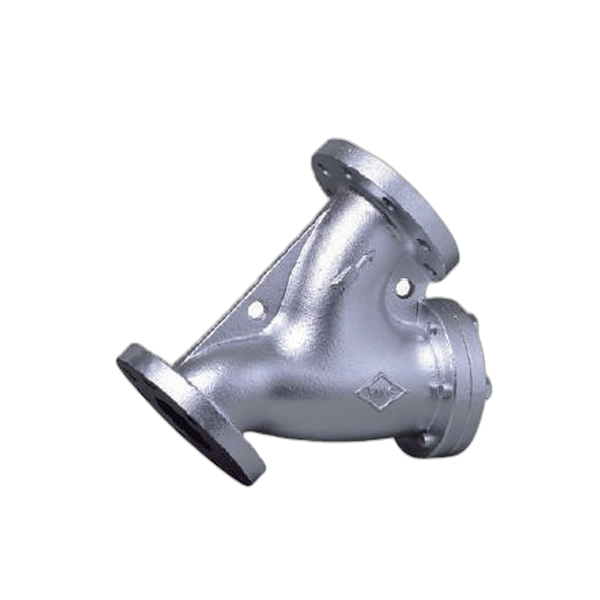

- 【東光】(法蘭口)R-078鑄鐵Y型過濾器
JIS-10K
零件材質
| 零件PART | 材質MATERIAL |
|---|---|
| 閥體 Body | Cast Iron |
| 閥蓋 Cover | Cast Iron |
| 過濾網 Screen | Stainless steel |
| 堵頭 Drain Plug | Cast Iron |
| 墊片 Gasket | Non-Asbestos |
最高工作壓力
| 120°C 以下靜流水 / 120°C Under non shock water. | 14 kgf/cm² |
| 120°C 以下脈動水 / 120°C Under shock water. | 10 kgf/cm² |
| 閥體測試 / Body test (HYD.) | 21 kgf/cm² |

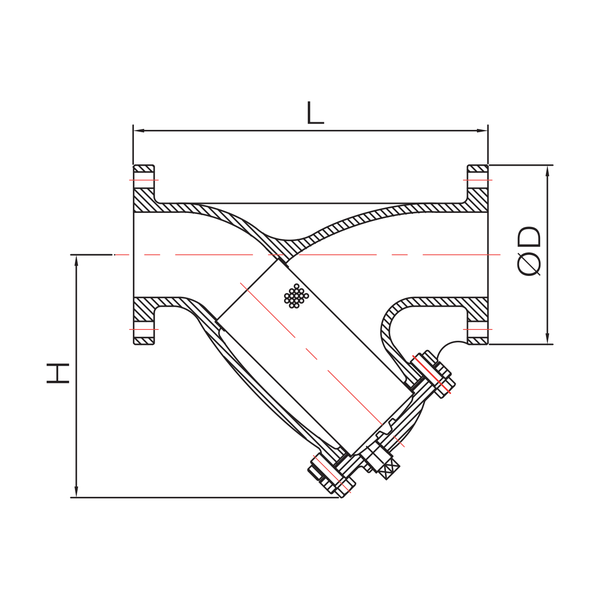

尺寸表
| 尺寸 | 2 | 2½ | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 |
|---|---|---|---|---|---|---|---|---|---|---|
| L | 250 | 285 | 315 | 370 | 420 | 490 | 570 | 680 | 800 | 950 |
| H | 170 | 200 | 245 | 270 | 313 | 353 | 484 | 532 | 605 | 725 |
| ØD | 155 | 175 | 185 | 210 | 250 | 280 | 330 | 400 | 445 | 490 |
單位:mm(±2mm)
註：16"~24"為特規訂製品。 註：墊片(Gasket)屬環保材質不建議重複使用。
