零件材質
| 零件PART | 材質MATERIAL |
|---|---|
| 閥體 Body | Ductile Iron |
| 柱塞 Plug | Ductile Iron+NBR |
| 閥蓋 Cover | Ductile Iron |
| 閥座 Seat | Stainless Steel(2"~6") / Ductile Iron(8"~12") |
最高工作壓力
| 最高工作壓力 Max.working pressure | 10 kgf/cm² |
| 閥體測試 Body test | 15 kgf/cm² |
| 閥座測試 Seat test(HYD.) | 11 kgf/cm² |
| 工作溫度範圍 Working temp. range | 0°C~80°C |

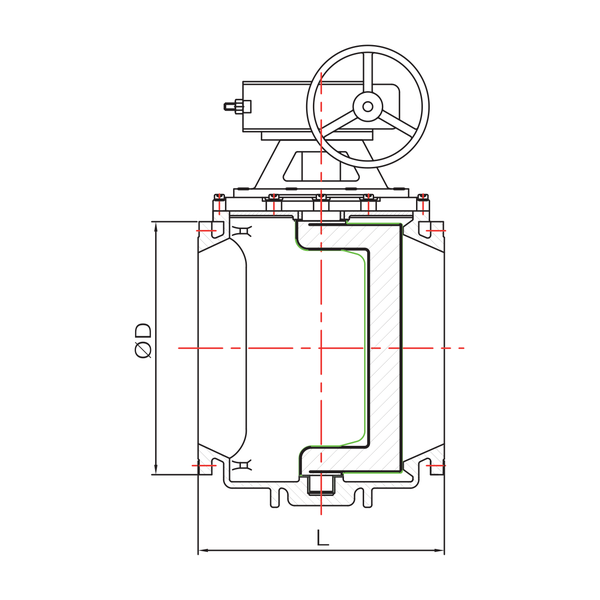

尺寸表
| 尺寸 | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
|---|---|---|---|---|---|---|---|---|---|
| L | 178 | 191 | 203 | 229 | 229 | 267 | 292 | 330 | 356 |
| ØD | 155 | 175 | 185 | 210 | 250 | 280 | 330 | 400 | 445 |
單位:mm(±2mm)
註:法蘭規格為JIS 10K
註:3"、6"、8"、10"、12"法蘭孔上下兩孔為鑽孔螺紋
