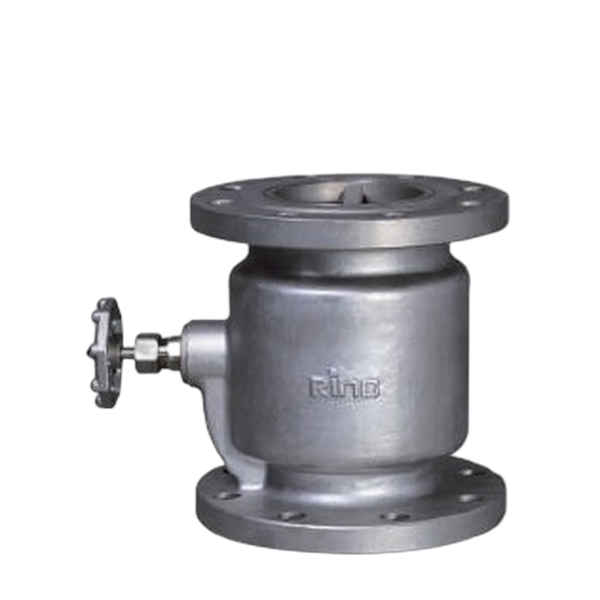

- 【東光】(法蘭口)R-966不銹鋼緩衝式逆止閥
JIS-10K
零件材質
| 零件PART | 材質MATERIAL |
|---|---|
| 閥體 Body | Stainless Steel |
| 閥盤 Disc | Stainless Steel |
| 軸心 Spindle | Stainless Steel |
| 傘型緩衝器 Umbrella Buffer | Stainless Steel |
| 導座 Guide | Stainless Steel |
| 閥座 Seat | EPDM(OPTION:PTFE) |
最高工作壓力
| 80°C以下靜流水 / 80°C Under non shock | 14 kgf/cm² |
| 80°C以下脈動水 / 80°C Under shock water | 10 kgf/cm² |
| 閥體測試 / Body test | 21 kgf/cm² |
| 閥座測試 / Seat test | 15.4 kgf/cm² |

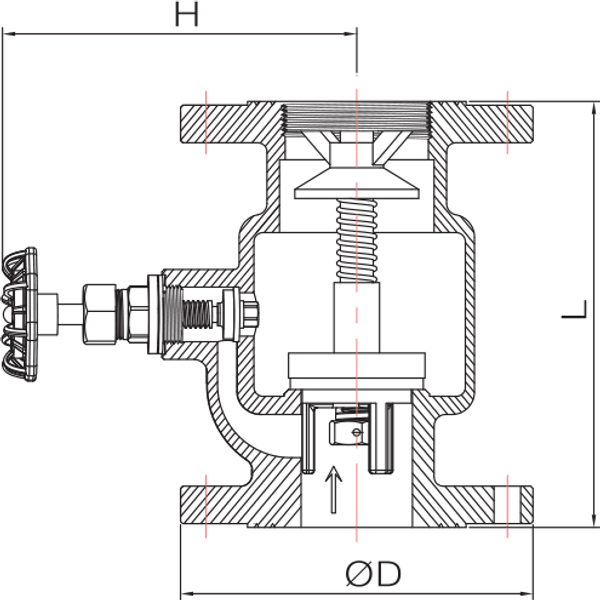

尺寸表
| 尺寸 | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
|---|---|---|---|---|---|---|---|---|---|
| L | 185 | 198 | 210 | 220 | 255 | 280 | 415 | 560 | 620 |
| H | 145 | 160 | 165 | 180 | 220 | 230 | 215 | 243 | 262 |
| ØD | 155 | 175 | 185 | 210 | 250 | 280 | 330 | 400 | 445 |
單位:mm(±2mm)
註：旁通閥使用完畢後請確實關閉。註：閥進、出端距離幫浦出口及彎頭，至少需有5倍管內徑之長度。
