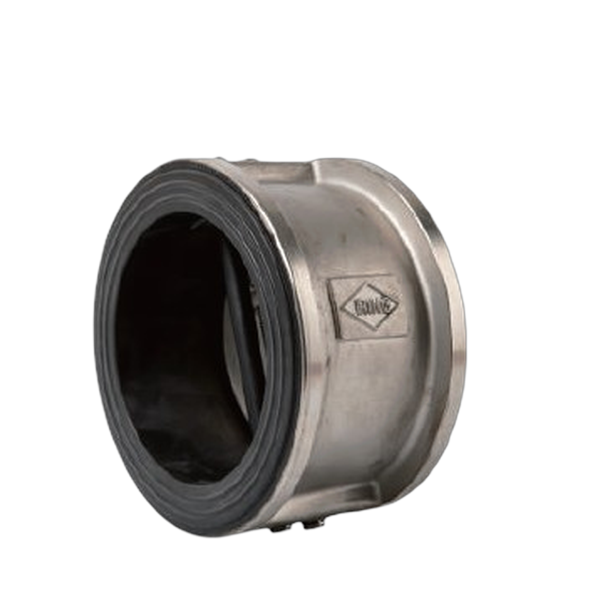

- 【東光】(對夾)R-927不銹鋼雙瓣式逆止閥
10K/150LB
零件材質
| 零件PART | 材質MATERIAL |
|---|---|
| 閥體 Body | Stainless Steel |
| 閥座 Seat | EPDM |
| 絞鍊銷 Pin | Stainless Steel |
| 閥盤 Disc | Stainless Steel |
| 彈簧 Spring | Stainless Steel |
| 停止銷 Stop Pin | Stainless Steel |
最高工作壓力
| 90°C以下靜流水 / 90°C Under non shock | 14 kgf/cm² |
| 90°C以下脈動水 / 90°C Under shock water | 10 kgf/cm² |
| 閥體測試 / Body test | 21 kgf/cm² |
| 閥座測試 / Seat test | 15.4 kgf/cm² |

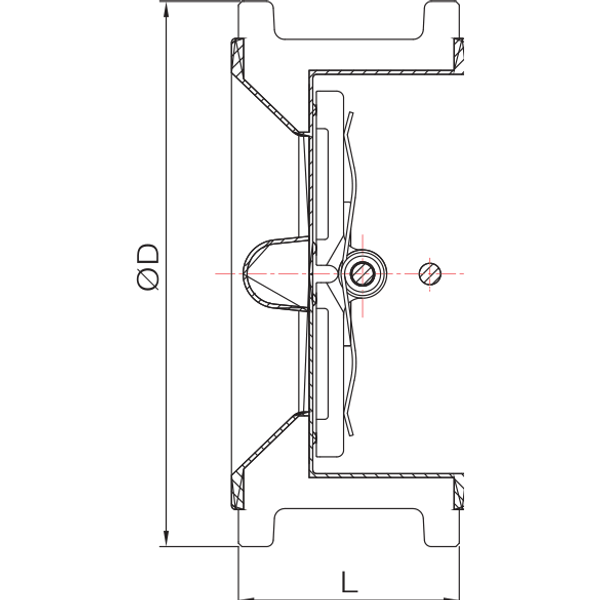

尺寸表
| 尺寸 | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 60 | 67 | 73 | 73 | 83 | 98 | 127 | 146 | 181 | 184 | 191 | 203 | 219 | 222 |
| ØD | 104 | 123 | 134 | 158 | 190 | 219 | 270 | 332 | 377 | 420 | 483 | 538 | 593 | 697 |
單位:mm(±2mm)
註：配管請依網站中之技術支援內雙瓣式逆止閥配管注意事項。註：壓差低於0.5kgf/cm²需另特製。頁面另有繪圖側註：1.固溶化熱處理CNS4000 G3092. 14"以上無固溶化。2.建議使用在3M/S以下流速。3.12"以上非共用。
