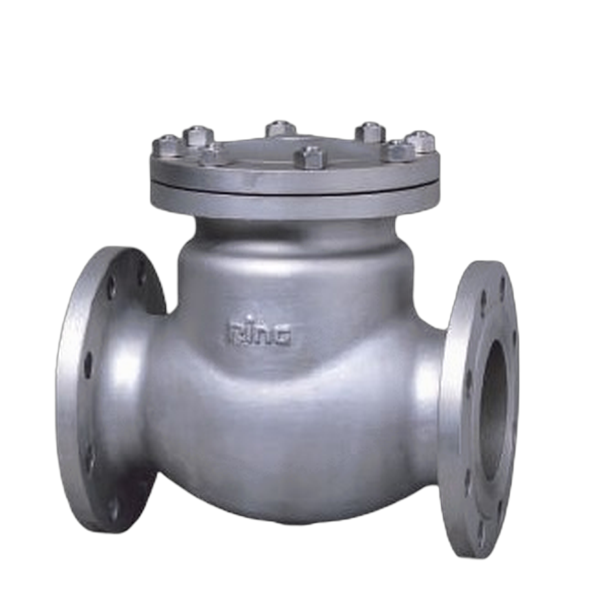

- 【東光】(法蘭口)R-928不銹鋼橫式逆止閥
JIS-10K
零件材質
| 零件PART | 材質MATERIAL |
|---|---|
| 閥體 Body | Stainless Steel |
| 閥蓋 Cap | Stainless Steel |
| 閥盤 Disc | Stainless Steel |
| 支臂 Arm | Stainless Steel |
| 銷 Pin | Stainless Steel |
| 墊片 Gasket | PTFE |
最高工作壓力
| 閥體測試 / Body test (HYD.) | 請參閱溫度/壓力基準表 |
| 閥座測試 / Seat test (HYD.) | 請參閱溫度/壓力基準表 |

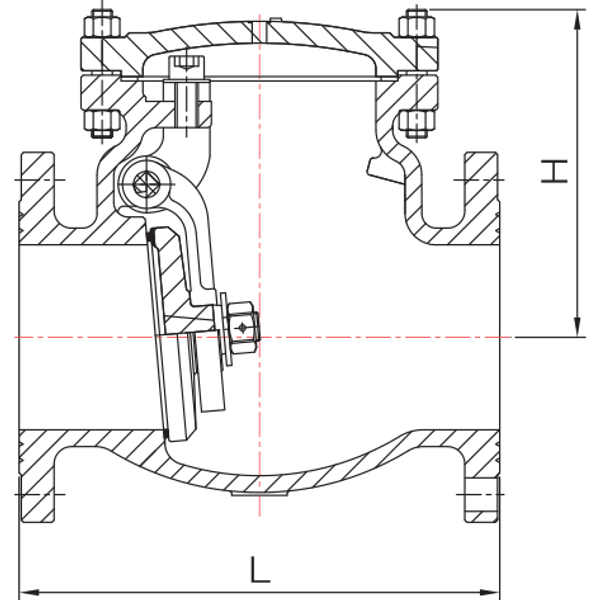

尺寸表
| 尺寸 | 1/2 | 3/4 | 1 | 1 1/2 | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 108 | 117 | 127 | 165 | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 699 |
| H | 57 | 58 | 68 | 80 | 145 | 155 | 170 | 200 | 190 | 230 | 242 | 350 | 380 |
單位:mm(±2mm)
註：閥進、出端距離幫浦出口及彎頭，至少需有5倍管內徑之長度。註：可承製16K產品。
