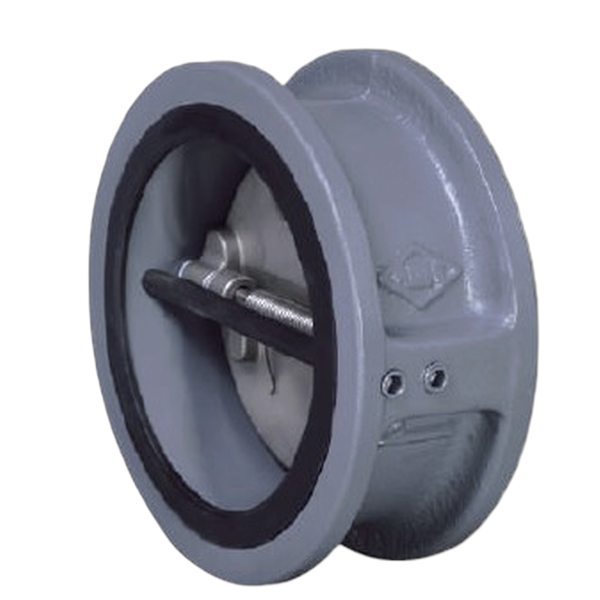

- 【東光】(對夾)R-827延性鑄鐵雙瓣式逆止閥
JIS-16K
零件材質
| 零件PART | 材質MATERIAL |
|---|---|
| 閥體 Body | Ductile Iron |
| 閥蓋 Plates | Stainless Steel |
| 閥座 Seat | EPDM |
| 彈簧 Spring | Stainless Steel |
| 鉸鏈銷 Hinge Pin | Stainless Steel |
| 停止銷 Stop Pin | Stainless Steel |
| 墊片 Washer | PTFE |
最高工作壓力
| 90°C 以下脈動水 / 90°C Under shock water. | 16 kgf/cm² |
| 閥體測試 / Body test | 24 kgf/cm² (HYD.) |
| 閥座測試 / Seat test | 18 kgf/cm² (HYD.) |

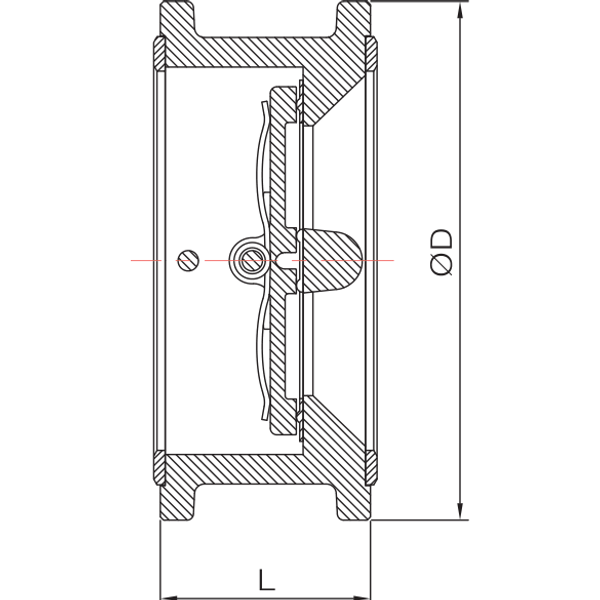

尺寸表
| 尺寸 | 2 | 2½ | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
|---|---|---|---|---|---|---|---|---|---|
| L | 54 | 54 | 57 | 64 | 70 | 76 | 95 | 108 | 144 |
| ØD | 101 | 121 | 137 | 162 | 197 | 235 | 280 | 353 | 403 |
單位:mm(±2mm)
註：1. 最大承製尺寸至24"。 2. 本體採用EPOXY塗裝。 3. 配管請依網站中之技術支援內雙瓣式逆止閥配管注意事項。 4. 壓差低於0.5kgf/cm²需另特製。 *建議使用在3m/s以下流速。
