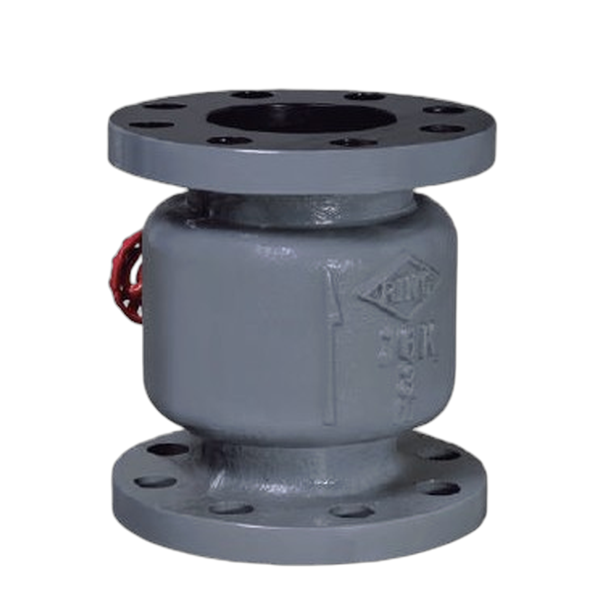

- 【東光】(法蘭口)R-866延性鑄鐵緩衝式逆止閥
JIS-16K
零件材質
| 零件PART | 材質MATERIAL |
|---|---|
| 閥體 Body | Ductile Iron |
| 閥盤 Disc | Cast Bronze 2"-3" / Ductile Iron 4"-16" |
| 軸心 Spindle | Brass |
| 傘型緩衝器 Umbrella Buffer | Ductile Iron |
| 導座 Guide | Cast Bronze |
| 閥座 Seat | NBR |
最高工作壓力
| 80°C 以下靜流水 / 80°C Under non shock water. | 22 kgf/cm² |
| 80°C 以下脈動水 / 80°C Under shock water. | 16 kgf/cm² |
| 閥體測試 / Body test | 24 kgf/cm² (HYD.) |
| 閥座測試 / Seat test | 18 kgf/cm² (HYD.) |

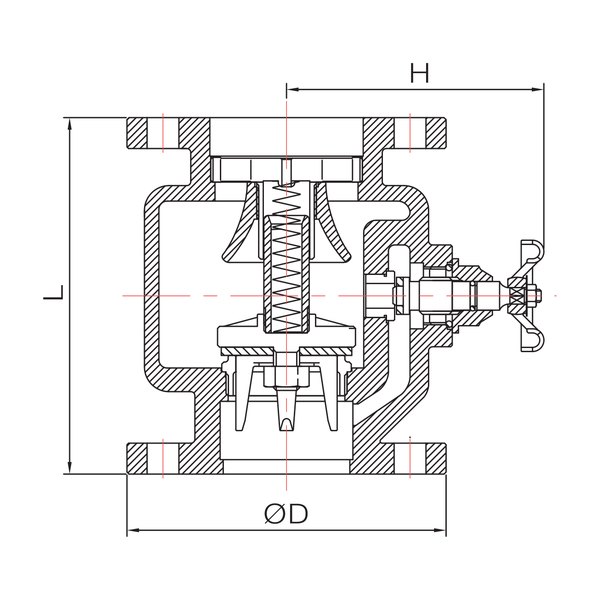

尺寸表
| 尺寸 | 2 | 2½ | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
|---|---|---|---|---|---|---|---|---|---|
| L | 183 | 200 | 210 | 217 | 255 | 280 | 415 | 560 | 620 |
| H | 130 | 135 | 140 | 155 | 180 | 190 | 215 | 243 | 260 |
| ØD | 155 | 175 | 200 | 225 | 270 | 305 | 350 | 430 | 480 |
單位:mm(±2mm)
註：1. 14"以上為特規訂製品 2. 旁通閥使用完畢後請確實關閉 3. 本體採用EPOXY塗裝 4. 閥進、出端距離幫浦出口及彎頭，至少需有5倍管內徑之長度
