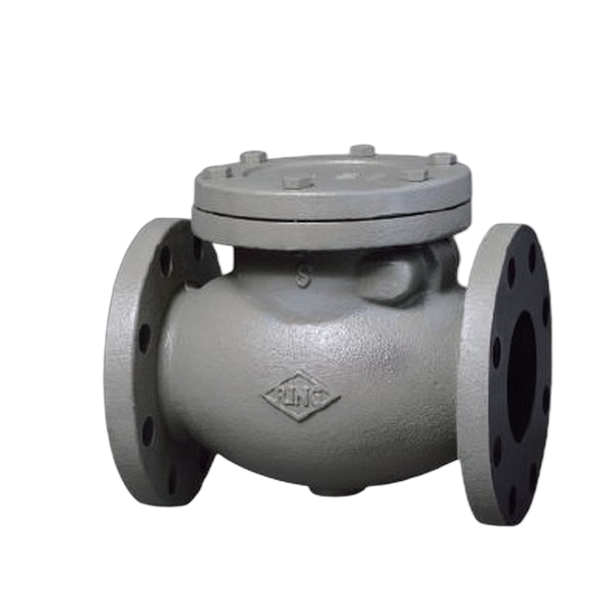

- 【東光】(法蘭口)R-802延性鑄鐵橫式逆止閥
JIS-16K
零件材質
| 零件PART | 材質MATERIAL |
|---|---|
| 閥體 Body | Ductile Iron |
| 閥蓋 Cover | Ductile Iron |
| 閥盤 Disc | Ductile Iron |
| 擋流墊圈 SEAT Ring | NBR |
| 閥座 SEAT | BC1 |
| 擋流壓板 Disc Platen | Ductile Iron |
| 堵頭 Plug | Steel |
| 銷 Hinge Pin | Stainless Steel |
| 墊片 Gasket | Asbestos |
最高工作壓力
| 120°C 以下靜流水 / 120°C Under non shock water. | 22 kgf/cm² |
| 120°C 以下脈動水 / 120°C Under shock water. | 16 kgf/cm² |
| 閥體測試 / Body test (HYD.) | 24 kgf/cm² |
| 閥座測試 / Seat test (HYD.) | 18 kgf/cm² |

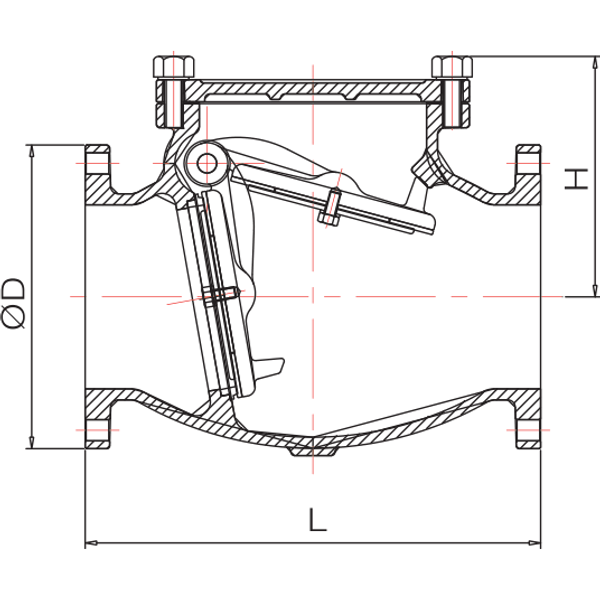

尺寸表
| 尺寸 | 2 | 2½ | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
|---|---|---|---|---|---|---|---|---|---|
| L | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 616 | 698 |
| H | 114 | 131 | 141 | 158 | 185 | 213 | 265 | 295 | 340 |
| ØD | 155 | 175 | 200 | 225 | 270 | 305 | 350 | 430 | 480 |
單位:mm(±2mm)
註：1. 另有20K產品可特製。 2. 本體採用EPOXY塗裝。 3. 閥進、出端距離幫浦出口及彎頭，至少需有5倍管內徑之長度。 4. 2"~8"為青銅閥座；10"及12"為不鏽鋼閥座。 *鑄鐵材質型號為065A。
