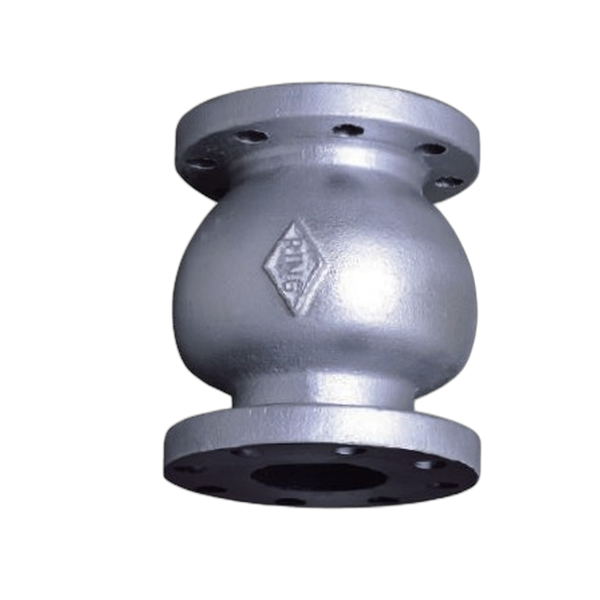

- 【東光】(法蘭口)R-066鑄鐵緩衝式逆止閥
JIS-10K
零件材質
| 零件PART | 材質MATERIAL |
|---|---|
| 閥體 Body | Cast Iron |
| 閥盤 Disc | Cast Brass 2"-3" / Ductile Iron 4"-12" |
| 閥座 Body | Cast Brass |
| 閥座環 Seat Ring | NBR |
| 閥桿 Stem | Brass |
| 彈簧 Spring | Stainless Steel |
最高工作壓力
| 80°C 以下靜流水 / 80°C Under non shock water. | 14 kgf/cm² |
| 80°C 以下脈動水 / 80°C Under shock water. | 10 kgf/cm² |
| 閥體測試 / Body test | 21 kgf/cm² (HYD.) |
| 閥座測試 / Seat test | 15.4 kgf/cm² (HYD.) |

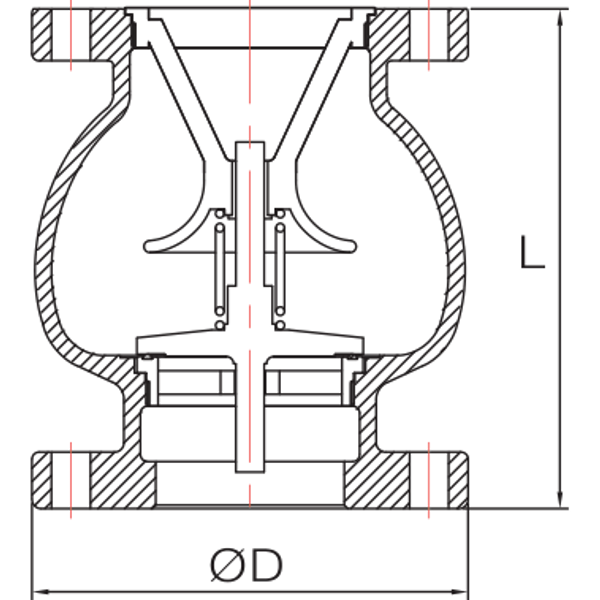

尺寸表
| 尺寸 | 2 | 2½ | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
|---|---|---|---|---|---|---|---|---|---|
| L | 157 | 200 | 210 | 220 | 258 | 280 | 280 | 315 | 370 |
| ØD | 155 | 175 | 185 | 210 | 250 | 280 | 330 | 400 | 445 |
單位:mm(±2mm)
註：1. 14"以上為特規訂製品。 2. 如需by-pass型號為866-10K。 3. 閥進、出端距離幫浦出口及彎頭，至少需有5倍管內徑之長度。
